| 원래 장소: | 중국 |
|---|---|
| 인증: | CE |
| 최소 주문 수량: | 1 |
| 포장 세부 사항: | 카튼 |
| 배달 시간: | 성수기 리드타임: 15일 이내 비수기 리드타임: 15일 이내 |
| 지불 조건: | 전신환, 페이팔 |
| 공급 능력: | 5000 |

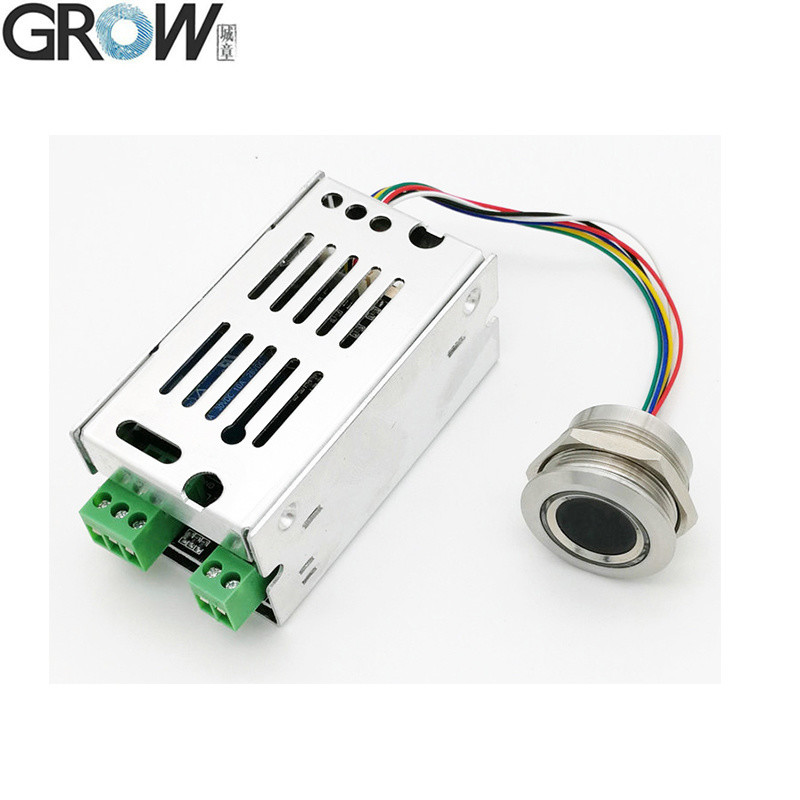

| 모델 번호: | K215-V1.3+R503 | 화면: | 그림으로서 |
|---|---|---|---|
| 통신 인터페이스: | RS232, USB | 지문 용량: | 200 |
| 전원 공급: | 직류 10V--30V | 대기 전류: | 40mA |
| 운송 패키지: | 표준 수출 통 패키지 | 사양: | 전원 공급 : DC 10V--30V |
| 상표: | 자라다 | 원산지: | 중국 |
| HS 코드: | 8471609000 | 공급 능력: | 5000 |
| 음성 서비스: | 음성 서비스 없음 | 시계: | 시계없이 |
| 색상: | 그림으로서 | 표본: | US$ 22.8/개 1개(최소 주문) | |
| 사용자 정의: | 사용 가능 합니다. | 발송 비용: | 배송비 및 예상 배송 시간에 대해 |
| 지불 방법: | 초기 지불 전체 지불 | 유통: | 미국 달러$ |
| 반품 및 환불: | 제품 수령 후 최대 30일까지 환불을 신청하실 수 있습니다. |

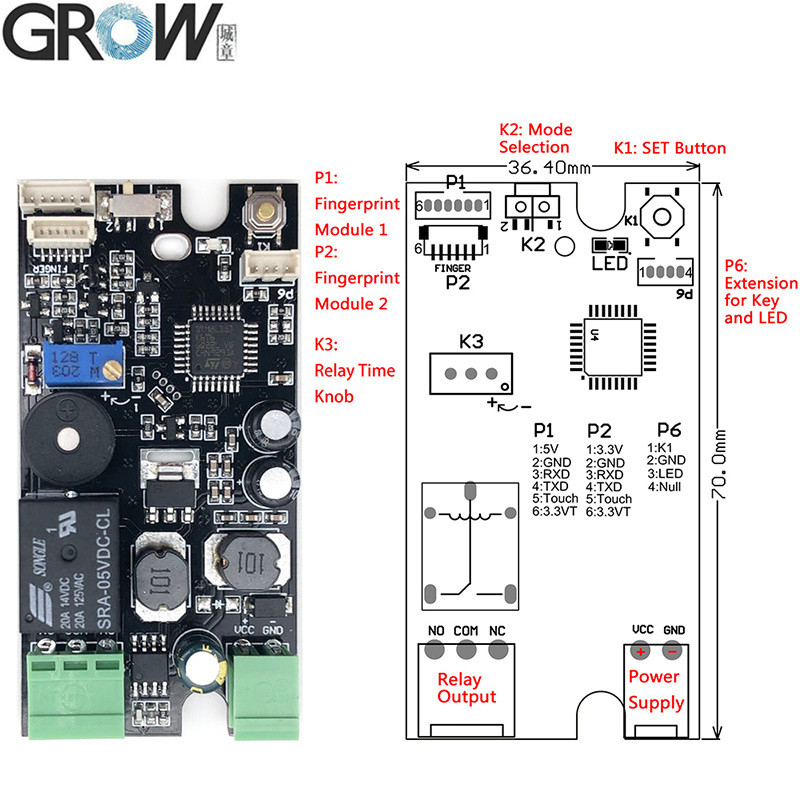

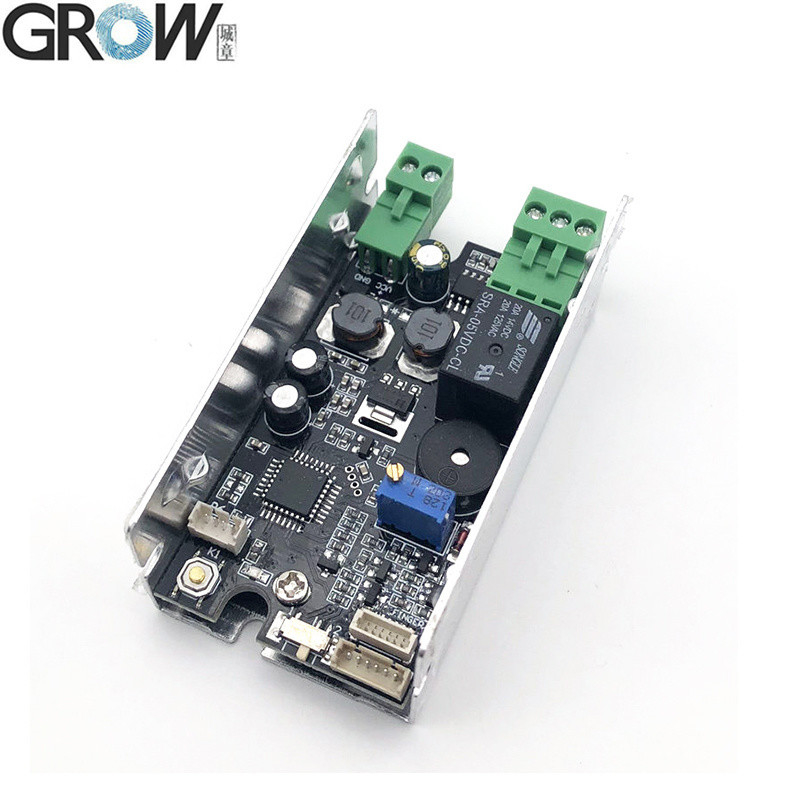

1. SET 버튼을 짧게 누르면 시스템이 등록 상태가 되고 파란색 표시등이 빠르게 깜박입니다. 수집 영역에 손가락을 대면 음악이 들릴 때 지문 등록이 성공합니다. 시스템이 등록 상태일 때 지문을 계속 등록할 수 있습니다. 더 이상 지문을 추가할 필요가 없으면 몇 초 기다리십시오.
2. 공장 초기화로 돌아가려면 "Di" 소리와 음악이 들릴 때까지 SET 버튼을 누르면 초기화 작업이 성공했음을 의미합니다.
3. 모드 선택 사용법: 2를 선택하면 릴레이 작동 시간은 1s-20s 지문 통과 후 노브로 조절할 수 있습니다. 1을 선택하면 지문이 통과하면 릴레이가 작동하고, 지문이 다시 통과하면 릴레이가 해제되며, 릴레이가 순환적으로 작동하고 해제됩니다. 전원이 꺼지면 릴레이가 해제됩니다.
참고:
공장 상태에서는 모든 지문이 통과할 수 있으며, 지문을 등록한 후에는 이 기능이 무효화됩니다.
절전 모드를 설정하려면 SET 버튼을 길게(약 10초) 누르고 "DiDiDi" 소리 와 음악이 들릴 때까지 손가락을 떼지 마십시오. 초기화 작업이 성공했음을 의미합니다.
| 모델 | R503 |
| 유형 | 정전식 지문 모듈 |
| 인터페이스 | UART(TTL) |
| 해상도 | 508 DPI |
| 전압 | DC 3.3V |
| 지문 용량 | 200 |
| 감지 어레이 | 192*192 픽셀 |
| 작동 전류 | 20mA |
| 대기 전류 | 일반적인 터치 대기 전압: 3.3V, 평균 전류: 2uA |
| 지문 모듈 외부 크기 | 직경 28 (mm) |
| 지문 모듈 내부 크기 | 직경 23.5 (mm) |
| 지문 모듈 높이 | 19 (mm) |
| 유효 수집 영역 | 직경 15.5 (mm) |

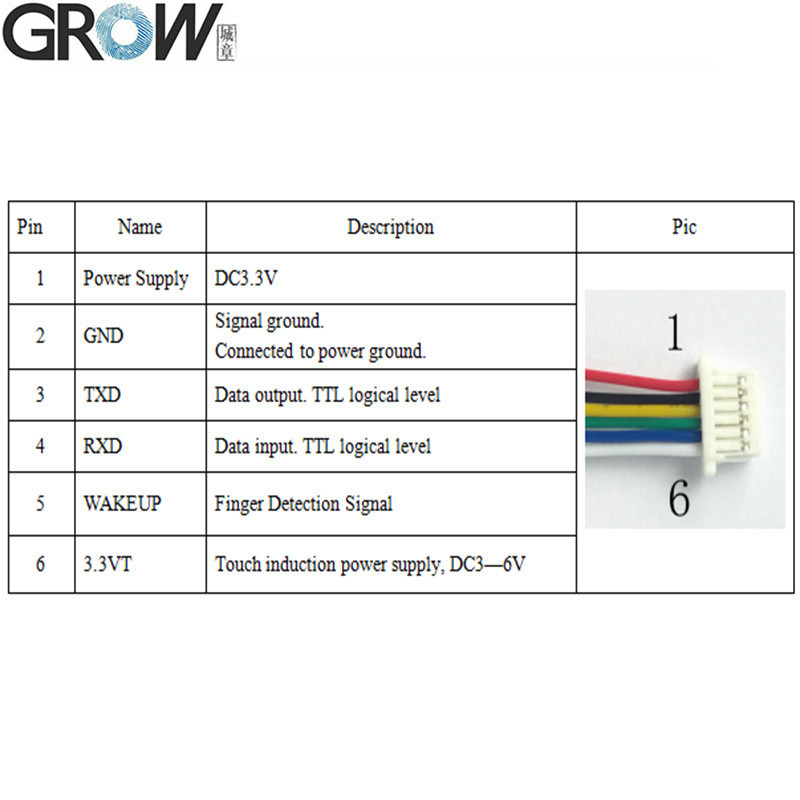

| 커넥터 | SH1.0-6Pin |
| LED 제어 | 예 |

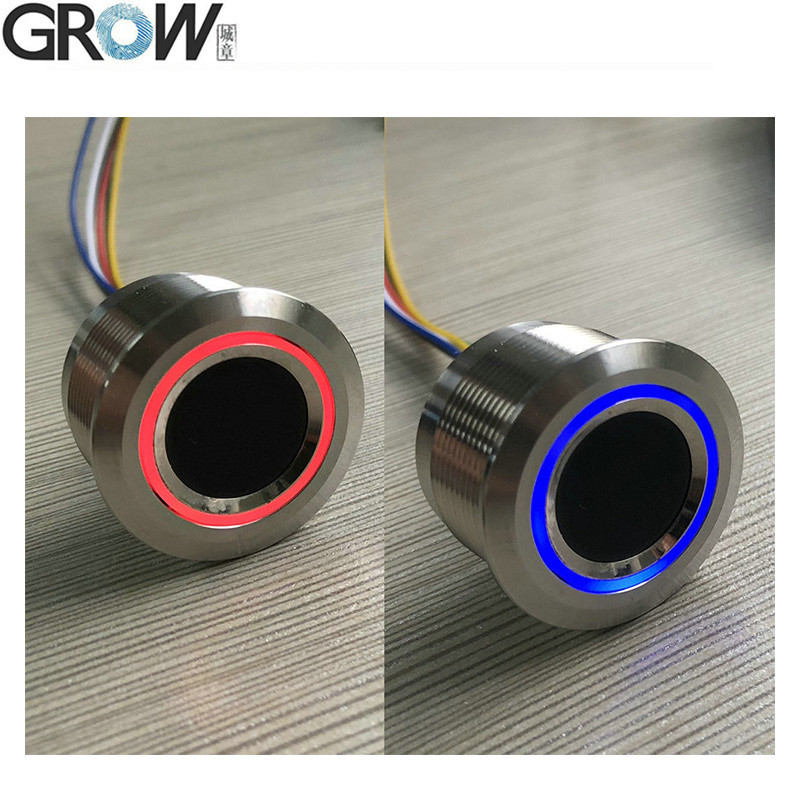

| LED 색상 | RGB |
| 스캔 속도 | < 0.2초 |
| 확인 속도 | < 0.3초 |
| 일치 방법 | 1:1; 1:N |
| FRR | ≤1% |
| FAR | ≤0.001% |
| 작업 환경 | -20C ---60C |
| 작업 습도 | 10-85% |
| 정전기 방지 용량 | 15KV |
| 내마모성 강도 | 100만 번 |
| 통신 전송 속도 (UART): | (9600 × N) bps (N = 1 ~ 12, 기본 N = 6, 즉 57600bps) |
