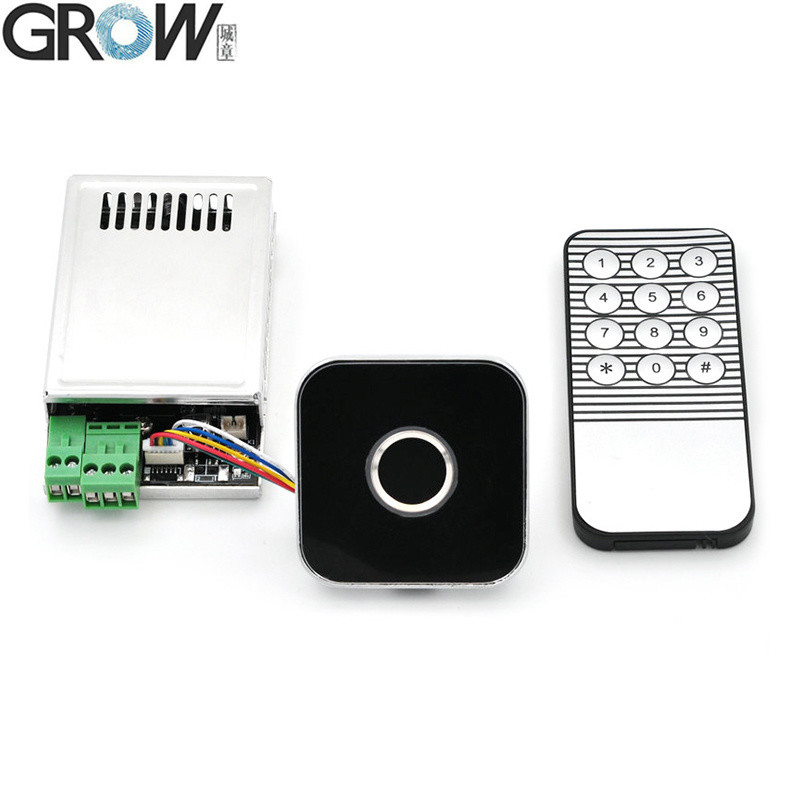

기술 파라미터
DC10-30V, 릴레이 출력, 조그 모드(0.5초-99초)/점화 모드/셀프 록 모드.
SET 버튼 또는 리모컨으로 관리(지문을 다른 세 개의 데이터베이스에 추가/삭제, 릴레이 시간 변경 등)
·릴레이 기능: 조그 모드(0.5초-99초)/점화 모드/셀프 록 모드
작동 설명
1. SET 버튼:
1.1 SET 버튼을 짧게 누르면 시스템이 등록 상태가 되고 표시등이 빠르게 깜박이며, 각 지문마다 여러 번 누르면 음악이 들리면서 지문 등록이 성공합니다.
시스템이 등록 상태일 때 지문을 계속 등록할 수 있습니다. 더 이상 지문을 추가할 필요가 없으면 몇 초 동안 기다립니다.(기본적으로 지문 데이터베이스 1에 저장되며, 현재 데이터베이스가 가득 차면 자동으로 다음 데이터베이스에 저장됩니다.)
1.2 공장 초기화로 돌아가려면 SET 버튼을 "Di" 긴 비프음과
음악이 들릴 때까지 누르면 초기화 작업이 성공했음을 의미합니다.
2. 리모컨:
리모컨을 사용할 때는 먼저 모듈을 터치하여 깨우십시오.
2.1 파란색 표시등이 켜지면 프로그래밍 상태임을 의미하고, 음악은 작업 성공을 의미합니다.
기본 비밀번호: 123456, 비밀번호 길이: 6자리 숫자
2.2 비밀번호 변경: *비밀번호*1*새 비밀번호*새 비밀번호#을 누르세요
2.3 지문 등록: *비밀번호*2*데이터베이스(1-5)# 를 누르고, * 버튼을 누르거나 몇 초 동안 기다리면 지문 등록 상태에서 종료됩니다.
예: 데이터베이스 3에 등록: *비밀번호*2*3#을 누르세요
2.4. 지문 삭제: *비밀번호*3*데이터베이스(1-5)#을 누르세요
예: 데이터베이스 3에서 삭제: *비밀번호*3*3#을 누르세요
2.5. 조그 모드에서 릴레이 시간 설정: *비밀번호*4*시간(0.5초-99초)#을 누르세요
예: 0.5초 설정: *비밀번호*4*00#을 누르세요
예: 1초 설정: *비밀번호*4*01#을 누르세요
예: 5초 설정: *비밀번호*4*05#을 누르세요
예: 99초 설정: *비밀번호*4*99#을 누르세요
2.6. 작동 모드 설정:
조그 모드: *비밀번호*5*1#을 누르세요
점화 모드: *비밀번호*5*2#을 누르세요
셀프 록 모드: *비밀번호*5*3#을 누르세요
2.7. 대기 모드 선택:
대기 모드 켜기: *비밀번호*6*0#을 누르세요
대기 모드 끄기: *비밀번호*6*1#을 누르세요
2.8. 공장 모드로 돌아가기: *비밀번호*7*비밀번호#을 누르세요
2.9. 비밀번호 사용: *비밀번호를 누르면 릴레이가 닫히고, #을 누르면 릴레이가 열립니다.
참고: 공장 상태에서는 모든 지문을 사용할 수 있지만, 지문이 등록된 후에는 기능이 무효화됩니다.
R502-AW 사양
| 모델 |
R502-AW |
| 유형 |
정전식 지문 모듈 |
| 인터페이스 |
UART(TTL) |
| 해상도 |
508 DPI |
| 전압 |
DC 3.3V |
| 지문 용량 |
200 |
| 감지 어레이 |
192*192 픽셀 |
| 작동 전류 |
20mA |
| 대기 전류 |
일반적인 터치 대기 전압: 3.3V, 평균 전류: 2uA |

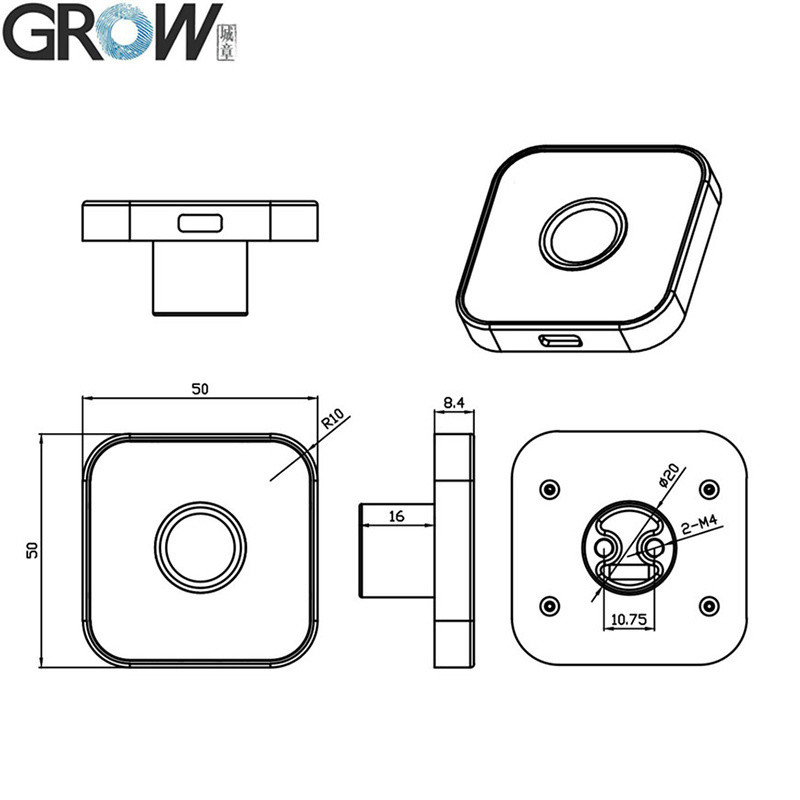

| 지문 모듈 외부 크기 |
50*50*8.4 (mm) |
| 유효 수집 영역 |
직경 15.5 (mm) |

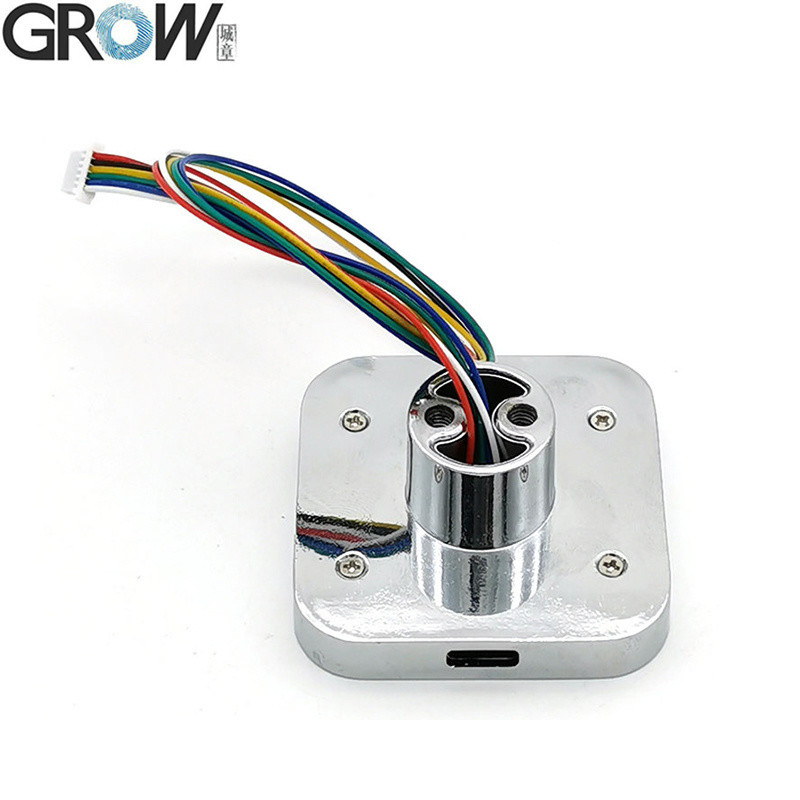

| 인클로저 재질 |
아연 합금 |

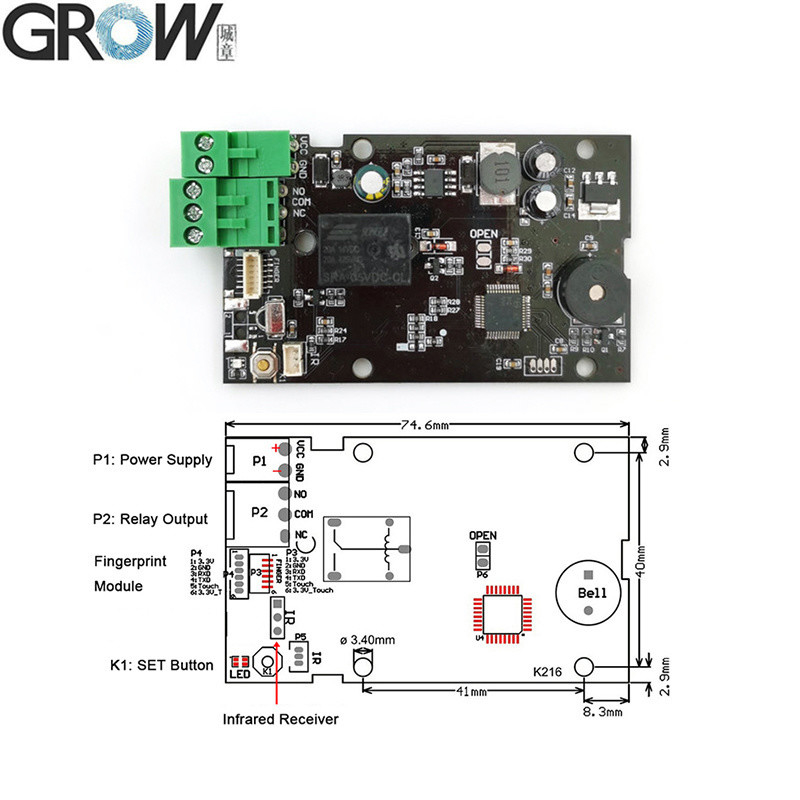

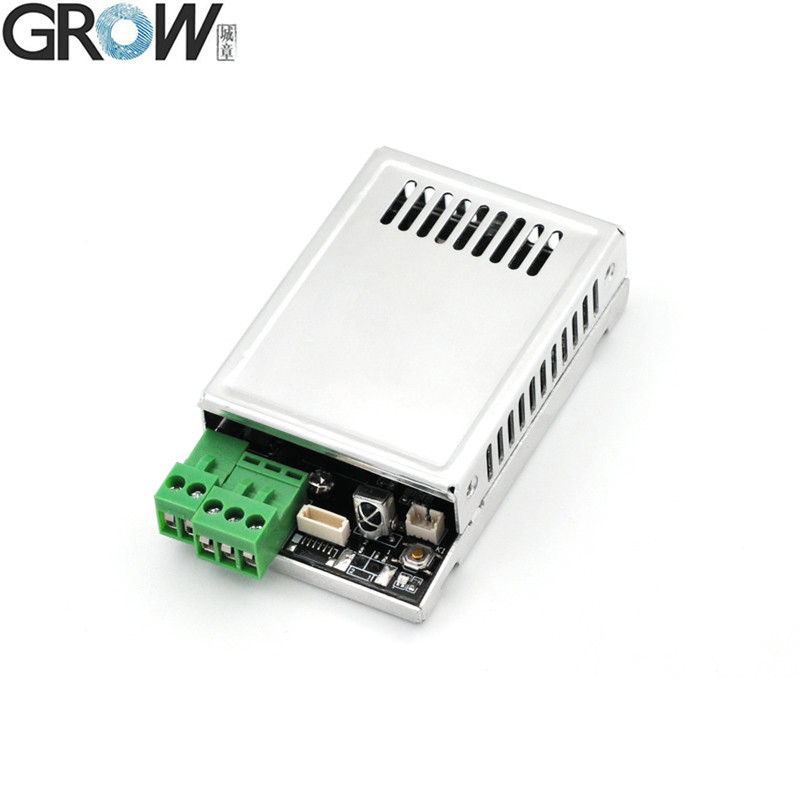

| 제어 보드 연결 |
KS200/K202/K215-V1.3/KL216/K219-A/K220/K236-A |

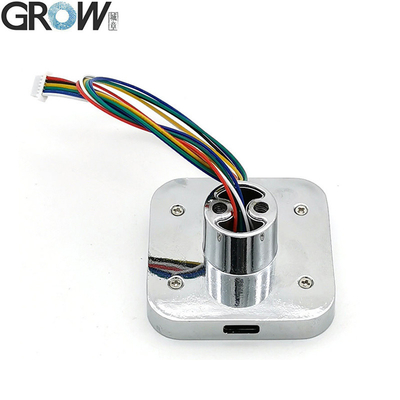

| 커넥터 |
SH1.0-6Pin |

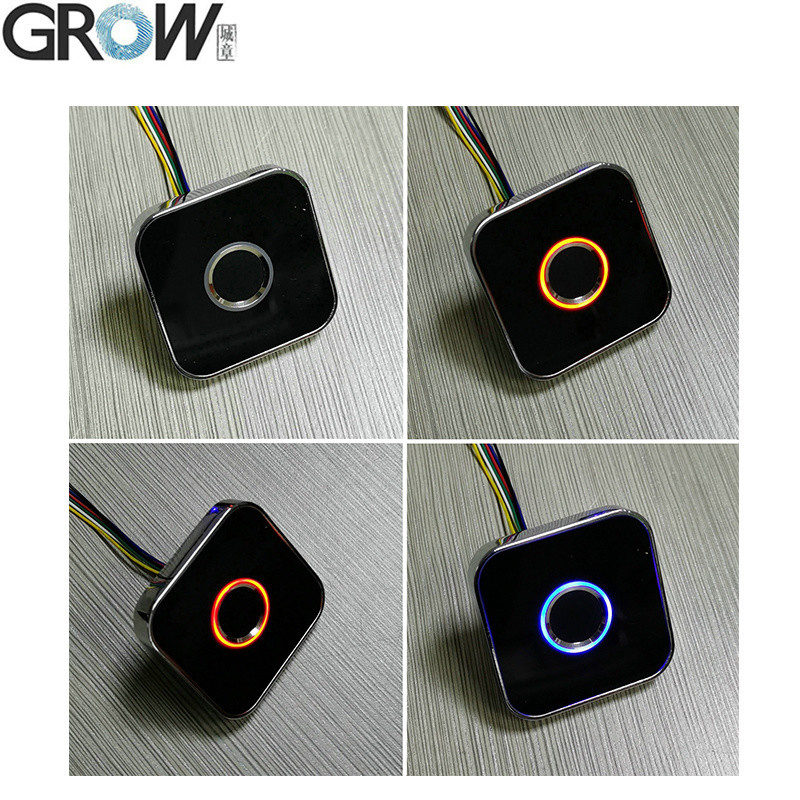

| LED 제어 |
예 |
| LED 색상 |
보라색, 파란색, 빨간색 |
| 스캔 속도 |
< 0.2초 |
| 확인 속도 |
< 0.3초 |
| 일치 방법 |
1:1; 1:N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| 작업 환경 |
-20C ---60C |
| 작업 습도 |
10-85% |
| 정전기 방지 용량 |
15KV |
| 내마모성 강도 |
100만 번 |
| 통신 전송 속도(UART): |
(9600 × N) bps, 여기서 N = 1 ~ 12(기본 N = 6, 즉 57600bps) |
파일
·Arduino, Android, .Net, Windows 등에 대한 무료 참조 SDK 파일을 제공합니다.
·사용자 매뉴얼 제공
R502-AW 테스트 프로그램 작동 디스플레이 비디오 on Youtube:
https://youtu.be/Q82Zg4iFHOA
