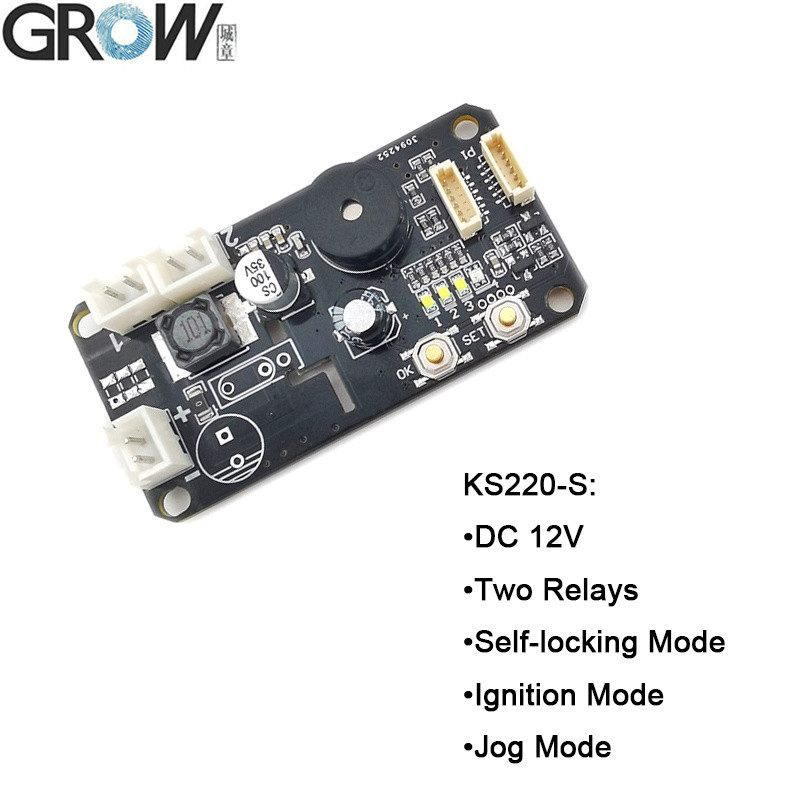

GROW KS220-S DC12V 두 릴레 출력 지문 접근 제어판 자동 잠금 / 발화 / 조그 모드 관리자 / 사용자

KS220-S 기술 파라미터
기술 파라미터:
·전원 공급: DC 12V
·대기 전류: 25uA
·지문 용량:
·관리자 지문: 10개
·사용자 지문: R503/R502-F: 190개     R558/R558S: 110개

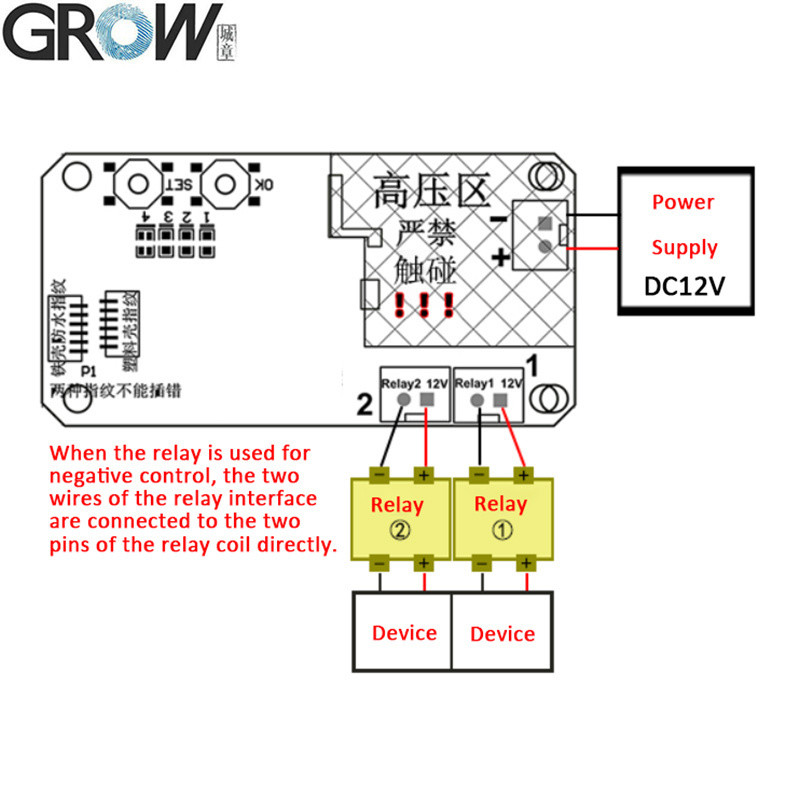

·출력: 릴레이
·릴레이 모드: 셀프 래칭 모드, 점화 모드, 조그 모드

유용한 팁:

자동차, 오토바이와 연결해야 하고 높은 보안이 필요한 제품이라면 R503, R502-F를 선택하는 것이 좋습니다.

KS220-S와 KS220-L의 차이점:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3.5mA

KS220-S 작동 설명서
(공장 작동 상태에서, No.1 릴레이는 셀프 래칭 모드, No.2 릴레이는 점화 모드)

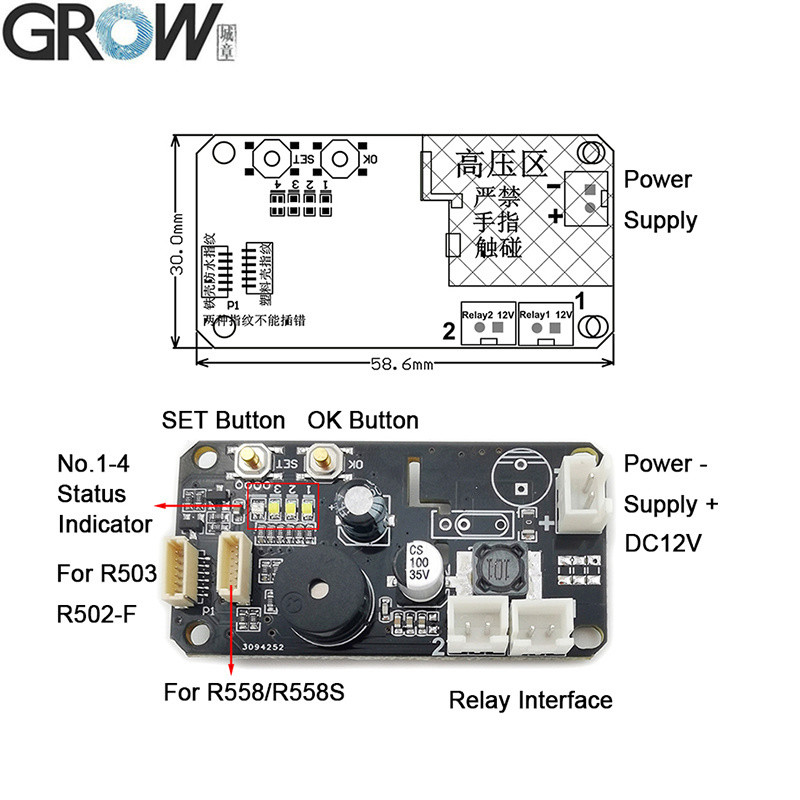

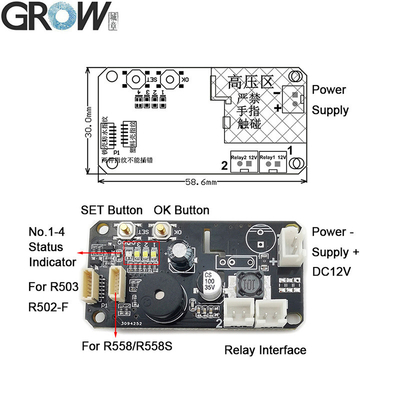

1. 관리자 지문 등록:SET 버튼을 짧게 누르면, No.4 상태 표시등이 파란색으로 표시됩니다. 그런 다음 OK 버튼을 눌러 확인합니다. 이제 지문 모듈 LED가 깜박입니다. 동일한 관리자 지문을 여러 번 지문 수집 영역에 대어 음악이 들릴 때까지 지문 등록이 성공했음을 의미합니다. 지문은 계속 등록할 수 있으며 10개의 관리자 지문을 등록할 수 있습니다. 더 이상 지문을 추가할 필요가 없으면 몇 초 동안 기다려 종료합니다. 관리자가 완전히 등록되면 "DiDiDi" 소리가 들린 후 관리자 등록 상태가 자동으로 종료됩니다. SET 버튼을 다시 누르면 사용자 지문 등록이 시작됩니다. 관리자 지문은 잠금 해제 기능이 없으며, 지문 등록 또는 삭제에만 사용됩니다. 관리자 지문은 보라색 링 LED를 표시하고, 사용자 지문은 파란색 링 LED를 표시합니다.

2. 사용자 지문 등록:관리자 지문을 눌러 모듈이 파란색 표시등을 표시하고 음악이 들리면 사용자 지문을 추가할 수 있음을 의미합니다. 동일한 사용자 지문을 여러 번 지문 수집 영역에 대어 음악이 들릴 때까지 지문 등록이 성공했음을 의미합니다. 시스템이 등록 상태일 때 지문은 계속 등록할 수 있습니다. 더 이상 지문을 추가할 필요가 없으면 몇 초 동안 기다립니다.

3. 사용자 지문 삭제:관리자 지문을 눌러 모듈이 빨간색 표시등을 표시하고 "DiDiDi" 경고음과 음악이 들리면 사용자 지문이 삭제되었음을 의미합니다.

4. 공장 초기화:SET 버튼을 반복해서 짧게 누르면, NO.4 상태 표시등이 빨간색으로 표시됩니다. 그런 다음 OK 버튼을 길게 눌러 지문 모듈이 빨간색 표시등을 빠르게 깜박이고 음악이 들리면 초기화 작업이 성공했음을 의미합니다.

5. 릴레이 1 사용 방법:등록된 사용자 지문을 짧게 누릅니다. 지문 모듈이 녹색 불빛을 표시합니다.

6. 릴레이 2 사용 방법:등록된 사용자 지문을 길게 누릅니다. 지문 모듈이 파란색 불빛을 표시합니다.

참고:
1. 공장 상태에서는 모든 지문을 사용할 수 있지만, 지문이 등록된 후에는 기능이 무효화됩니다.
