GROW KS220-S+R558-S DC12V 2개 릴레 지문 접근 제어판 자동 잠금/연속/조그 모드 관리자/사용자

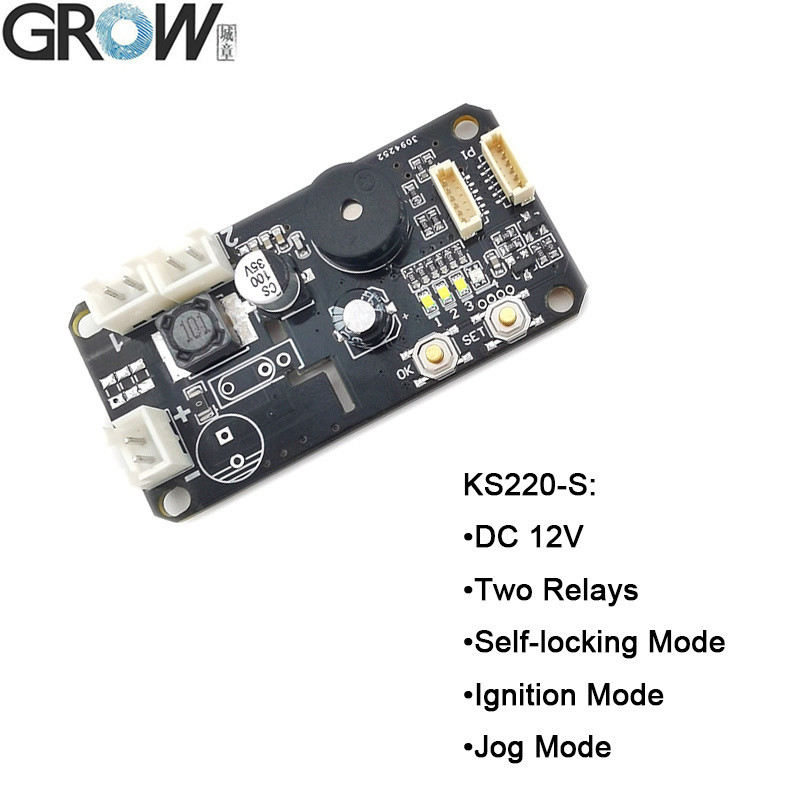

KS220-S 기술 파라미터
기술 파라미터:
·전원 공급: DC 12V
·대기 전류: 25uA
·지문 용량:
·관리자 지문: 10개
·사용자 지문: R503/R502-F: 190개      R558/R558S: 110개
·출력: 릴레이
·릴레이 모드: 셀프 락 모드, 점화 모드, 조그 모드

유용한 팁:

자동차, 오토바이와 연결해야 하고 높은 보안이 필요한 제품이라면 R503, R502-F를 선택하는 것을 권장합니다.

KS220-S와 KS220-L의 차이점:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3.5mA

KS220-S 작동 설명서

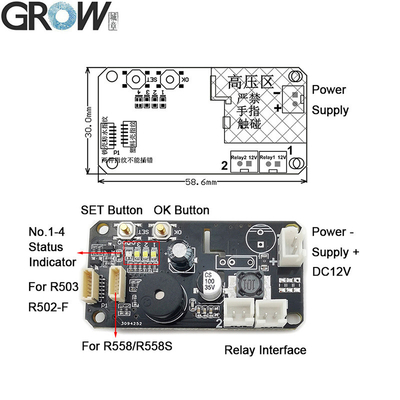

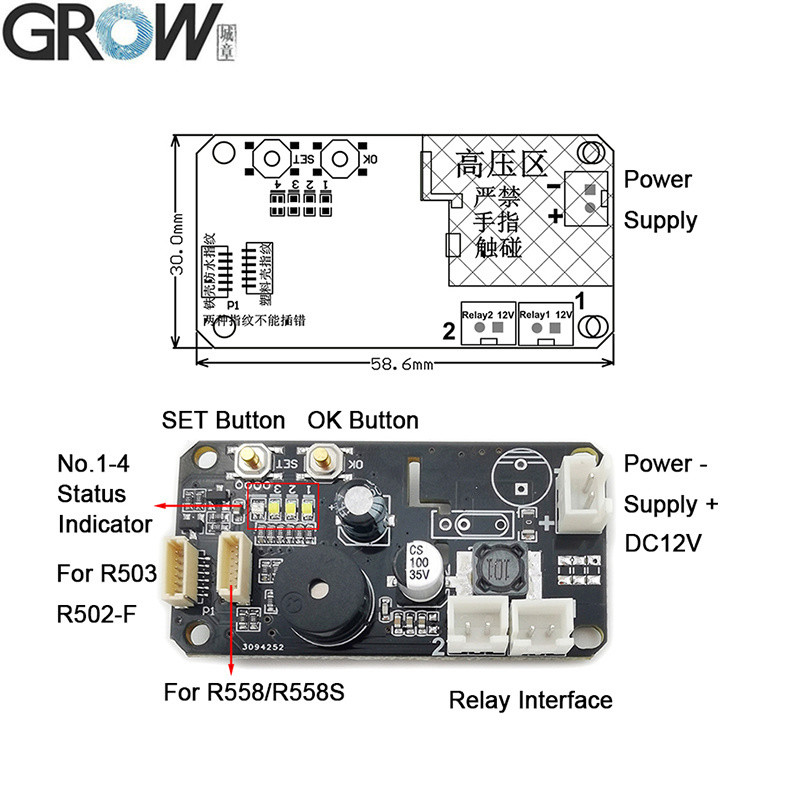

(공장 작동 상태에서, No.1 릴레이는 셀프 락 모드, No.2 릴레이는 점화 모드)
1. 관리자 지문 등록:SET 버튼을 짧게 누르면, No.4 상태 표시등이 파란색으로 표시됩니다. 그런 다음 OK 버튼을 눌러 확인합니다. 이제 지문 모듈 LED가 깜박입니다. 동일한 관리자 지문을 여러 번 지문 수집 영역에 대고 음악이 들릴 때까지 기다리면 지문 등록이 성공적으로 완료됩니다. 지문은 계속해서 등록할 수 있으며 10개의 관리자 지문을 등록할 수 있습니다. 더 이상 지문을 추가할 필요가 없으면 몇 초 동안 기다리면 종료됩니다. 관리자가 모두 등록되면 "DiDiDi" 소리가 들린 후 관리자 등록 상태가 자동으로 종료됩니다. SET 버튼을 다시 누르면 사용자 지문 등록이 시작됩니다. 관리자 지문은 잠금 해제 기능이 없으며, 지문 등록 또는 삭제에만 사용됩니다. 관리자 지문은 보라색 링 LED를 표시하고, 사용자 지문은 파란색 링 LED를 표시합니다.

2. 사용자 지문 등록:관리자 지문을 누르면 모듈이 파란색 표시등을 표시하고 음악이 들립니다. 이는 사용자 지문을 추가할 수 있음을 의미합니다. 동일한 사용자 지문을 여러 번 지문 수집 영역에 대고 음악이 들릴 때까지 기다리면 지문 등록이 성공적으로 완료됩니다. 시스템이 등록 상태일 때 지문은 계속해서 등록할 수 있습니다. 더 이상 지문을 추가할 필요가 없으면 몇 초 동안 기다립니다.

3. 사용자 지문 삭제:관리자 지문을 누르면 모듈이 빨간색 표시등을 표시하고 "DiDiDi" 비프음과 음악이 들립니다. 이는 사용자 지문이 삭제되었음을 의미합니다.

4. 공장 초기화:SET 버튼을 반복해서 짧게 누르면, NO.4 상태 표시등이 빨간색으로 표시됩니다. 그런 다음 OK 버튼을 길게 눌러 지문 모듈이 빨간색 표시등을 빠르게 깜박이고 음악이 들릴 때까지 기다리면 초기화 작업이 성공적으로 완료됩니다.

5. 릴레이 1 사용 방법:등록된 사용자 지문을 짧게 누릅니다. 지문 모듈이 녹색 불빛을 표시합니다.

6. 릴레이 2 사용 방법:등록된 사용자 지문을 길게 누릅니다. 지문 모듈이 파란색 불빛을 표시합니다.

참고:
1. 공장 상태에서는 모든 지문을 사용할 수 있지만, 지문이 등록된 후에는 기능이 무효화됩니다.
