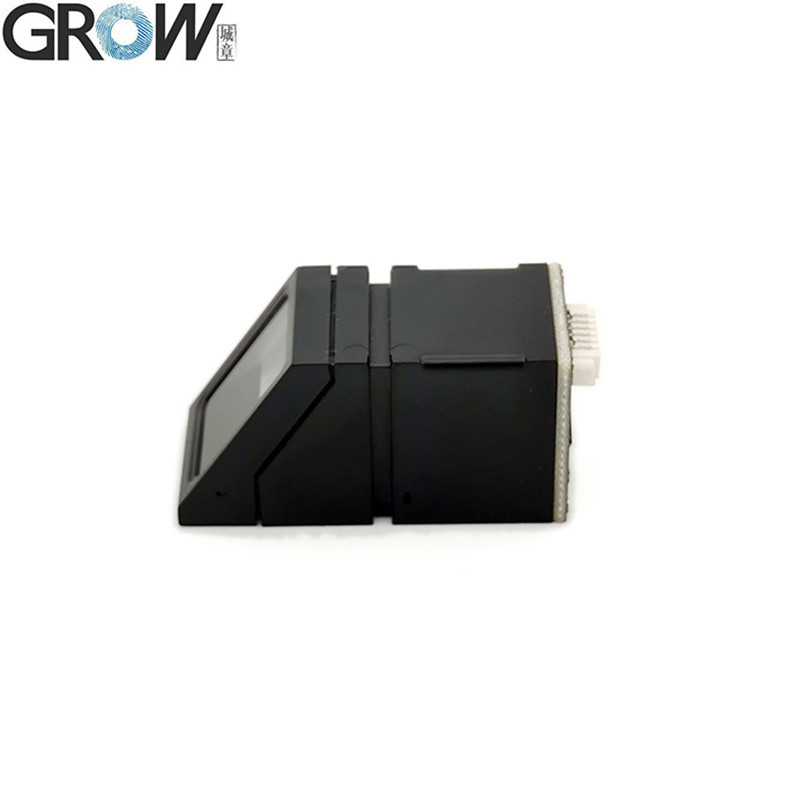

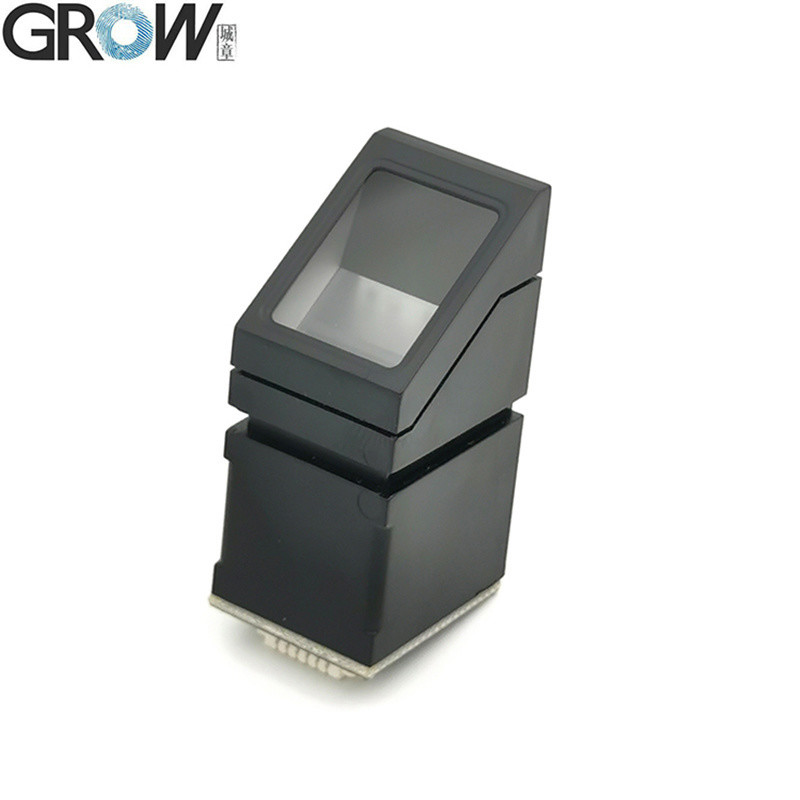

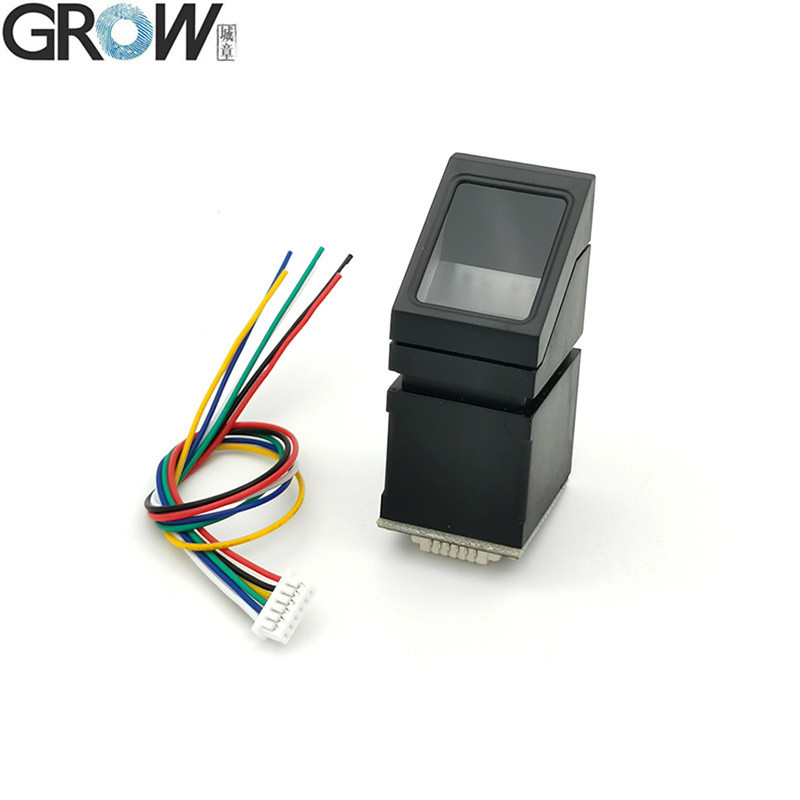

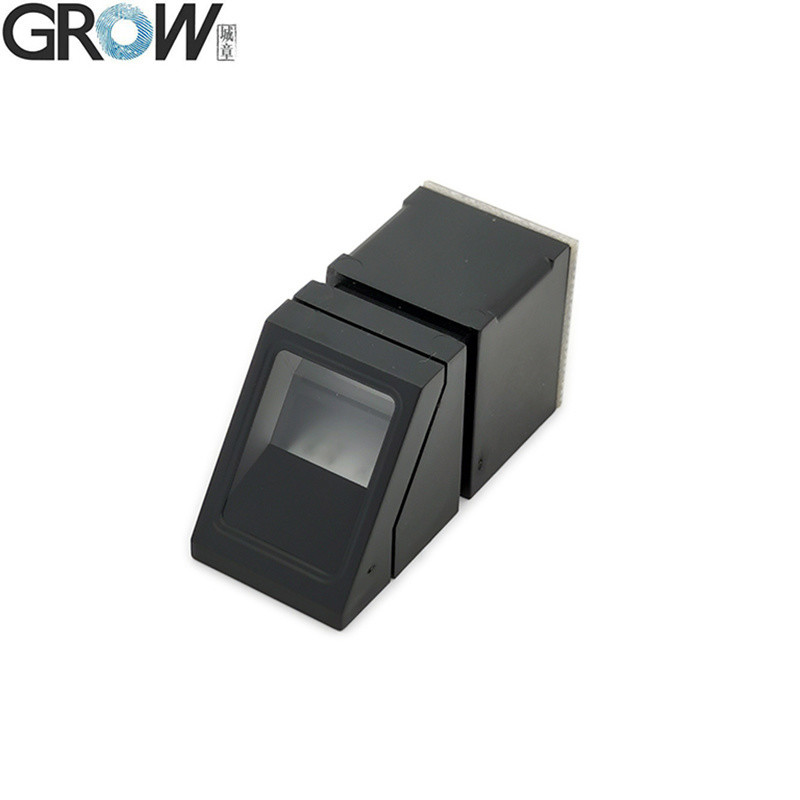

통합된 전문 지문 판독 모듈 내장 지문 모듈

설명

1통합된 이미지 수집과 알고리즘 칩
2지문 리더는 2차 개발을 수행 할 수 있으며 다양한 최종 제품에 탑재 될 수 있습니다.
3사용자들은 2차 개발을 수행 할 수 있으며, 다양한 최종 제품에 탑재 될 수 있습니다. 예를 들어: 액세스 제어, 출석, 안전 상자, 자동차 문 잠금
4낮은 전력 소비, 저렴한 비용, 작은 크기, 우수한 성능
5전문 광학 기술, 정밀 모듈 제조 기술
6. 좋은 이미지 처리 기능, 500 dpi까지 해상도를 성공적으로 캡처 할 수 있습니다
7손가락 감지 기능이 있습니다.
8R307S 지문 용량: 1000



R307S 지문 모듈의 간략한 설명:
1지문 용량:
R307S 지문 모듈의 저장 용량은 1000입니다.

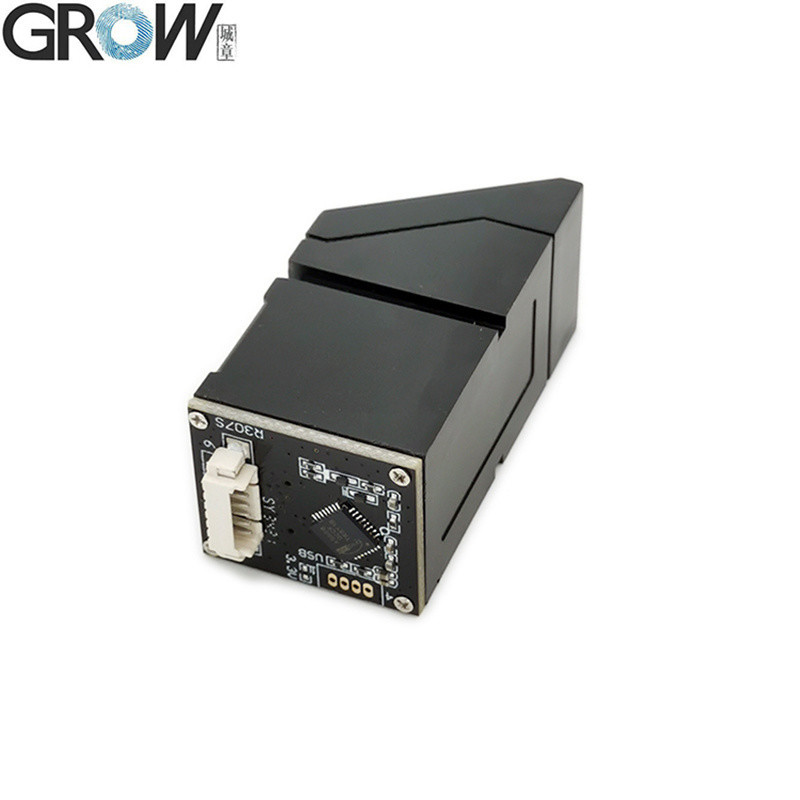

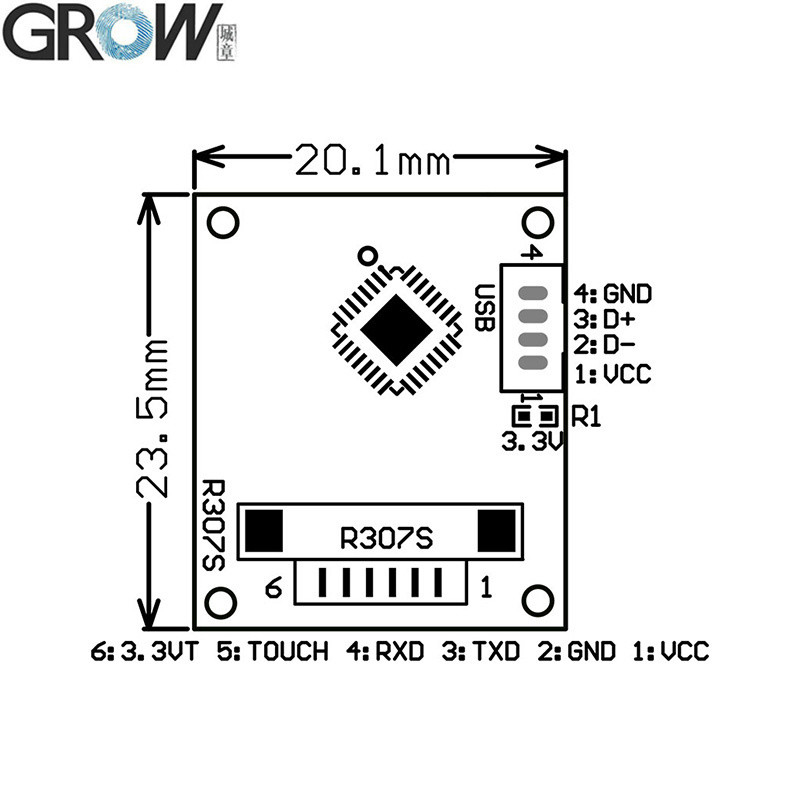

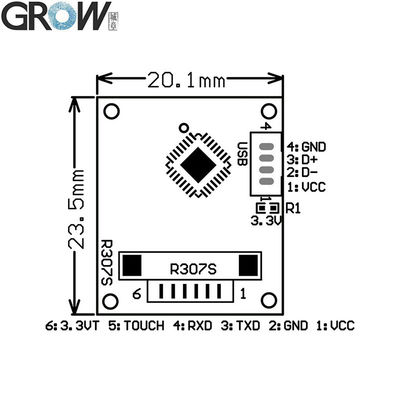

2인터페이스 설명:
R307-S 지문 모듈은 RS232 및 USB2.0을 동시에 가지고 있습니다.USB2.0 인터페이스는 컴퓨터에 연결할 수 있습니다.RS232 인터페이스는 TTL 수준이며 기본 baud 비율은 57600이며 변경할 수 있습니다.통신 프로토콜 참조하십시오.그것은 ARM, DSP와 같은 마이크로 컨트롤러와 연결 될 수 있습니다. 그리고 3.3V와 5V의 마이크로 컨트롤러는 컴퓨터에 연결 할 때 직접 연결 될 수 있습니다.레벨 변환에 주의를 기울여 주시기 바랍니다., 예를 들어 MAX232 회로.

3모듈 탐지
지문 모듈이 켜지면, 지문 수집 창이 깜박거립니다. 자기 테스트가 정상이라는 것을 나타냅니다. 깜박거리지 않으면 전원 공급원을 주의 깊게 확인하십시오.뒤쪽으로 연결되었는지 또는 잘못 연결되었는지칩은 정상적으로 작동 할 때 약간의 열이 있습니다. 이것은 정상적인 현상입니다. 제품은 엄격한 테스트를 통과했으며 사용할 수 있습니다.


사양

·형: 광학
·인터페이스: USB/UART (TTL 논리적 수준)
·해상도: 500 DPI
·근무 전류: 전형적으로 ≤75mA
전압: DC 4.2-6.0V (또는 3.3V)
·발자국 용량:1000
·차원: 52 * 20 * 22 (mm)
·사진 촬영면적: 15*11 (mm)
·백라이트: 파란색
·센서 수명: 1억 번
·정적 표시: 15KV
·캐릭터 파일 크기: 256 바이트
· 템플릿 크기: 512 바이트
·보안 수준: 5 (1,2,3,4,5 (최고)
스캔 속도: < 0.3초
·확인 속도: < 0.2초
·조정 방법: 1:N
·FRR (거짓 거부 비율): ≤0.1%
·FAR (거짓 인수 비율): ≤0.0001%
·운영 환경 온도: -20°C ~ 50°C
·RS232 통신 baud 속도: 9600BPS ~ 115200BPS 변경 가능


파일

·아두이노, 안드로이드, 윈도우, 리눅스 등 모든 지문 모듈 지원 .넷 등등.
·자유 SDK 파일을 제공
·사용자 설명서를 제공
