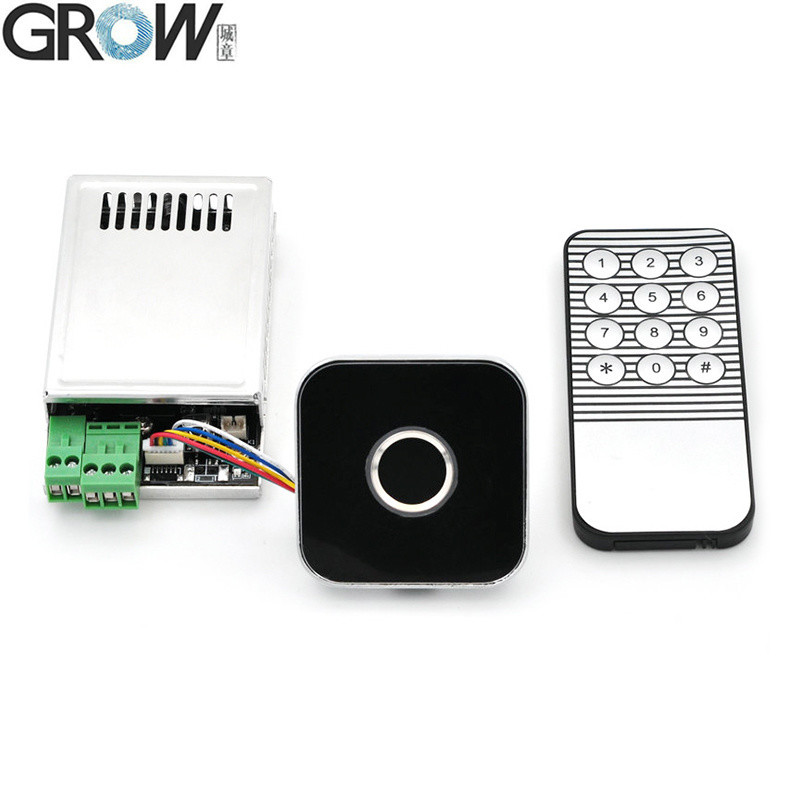

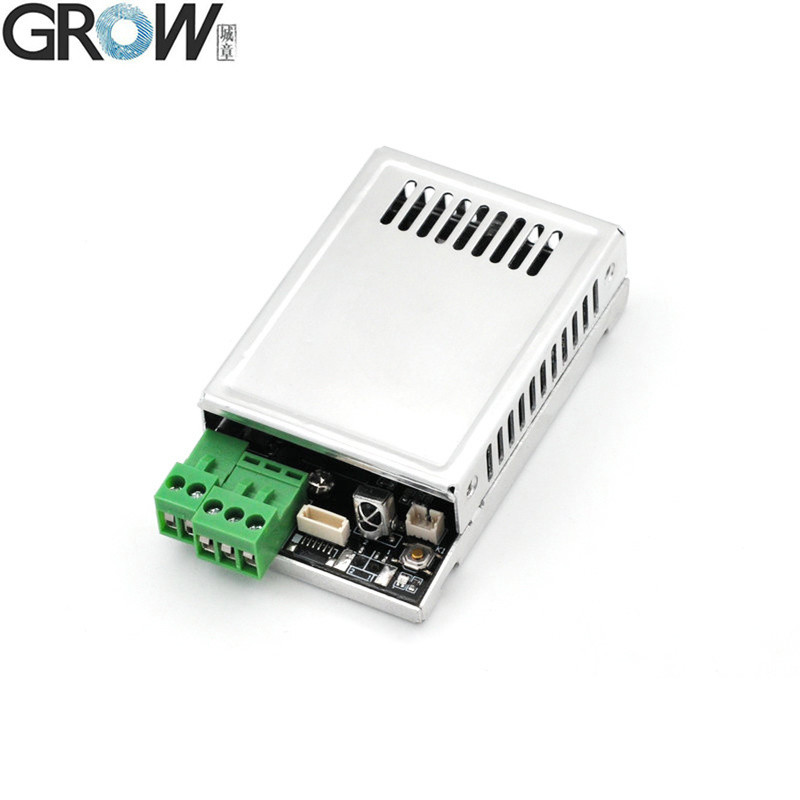

기술 매개 변수
DC10-30V, 릴레이 출력, 조그 모드 (0.5s-99s) / 발화 모드/자율 잠금 모드
SET 버튼 또는 리모컨을 통해 관리 (다른 세 데이터베이스에 지문을 추가 / 삭제, 릴레이 시간을 변경 등)
·리레 기능:조그 모드 (Jog Mode) 0.5s-99s/연속 모드/자율 잠금 모드
운영 지침
1설정 버튼:
1.1 SET 버튼을 잠시 누르면, 레지스터 상태 시스템 및 표시등이 빠르게 깜빡이고, 각 지문을 위해 여러 번 누르면, 음악 들을 때 지문 레지스터가 성공합니다.
지문 시스템 레지스터 상태에서 지속적으로 등록 될 수 있습니다; 더 많은 지문을 추가 할 필요가 없다면, 몇 초 동안 기다립니다.현재 데이터베이스가 꽉 차면, 자동으로 다음 데이터베이스에 저장됩니다.)
1.2 공장 기본 설정으로 돌아와 "Di" 긴 비핑을 듣고
음악, 초기화 작업이 성공한 것을 의미합니다
2리모컨:
리모컨을 사용할 때, 먼저 깨어나기 위해 모듈을 만져보세요.
2.1 파란 표시등이 켜져 있는 것은 프로그래밍에서 표시되고 음악은 작동이 성공했다는 것을 의미합니다.
기본 비밀번호: 123456, 비밀번호 길이는: 6자리
2.2 비밀번호 변경:*패스워드*1*새 패스워드*새 패스워드#
2.3 지문 등록:버튼을 누르거나 몇 초 동안 기다리는 경우 * 비밀번호 * 2 * 데이터베이스 ((1-5) #, 레지스터 상태에서 지문 출구
예를 들어:데이터베이스에 등록 3: *패스워드*2*3#를 눌러
2.4. 지문 삭제:*패스워드*3*데이터베이스 ((1-5) #
예를 들어:데이터베이스에서 삭제 3: * 비밀번호 * 3 * 3 #를 눌러
2.5릴레이 시간 정렬*패스워드*4*시간을 누르세요.
예를 들어:0.5s를 설정: *패스워드 *4*00#를 눌러
예를 들어:세트 1s: *패스워드*4*01#를 눌러
예를 들어:세트 5: *패스워드*4*05#를 눌러
예를 들어:세트 99s: *패스워드 *4*99#를 누르십시오
2.6작업 모드 설정:
조그 모드: *패스워드 *5*1#를 눌러
발화 모드: *패스워드*5*2#를 눌러
자율 잠금 모드: *패스워드 *5*3#를 눌러
2.7대기 모드 선택:
대기 모드 가동: *패스워드*6*0#를 눌러
대기 모드 꺼: *패스워드*6*1#를 눌러
2.8공장 모드로 돌아가:비밀번호 7 비밀번호
2.9. 비밀번호 사용:*패스워드와 릴레이를 누르면 닫습니다. #를 누르면 릴레이를 열어요.
참고: 모든 지문이 공장 상태에서 사용할 수 있지만 지문이 등록된 후 기능은 유효하지 않습니다.

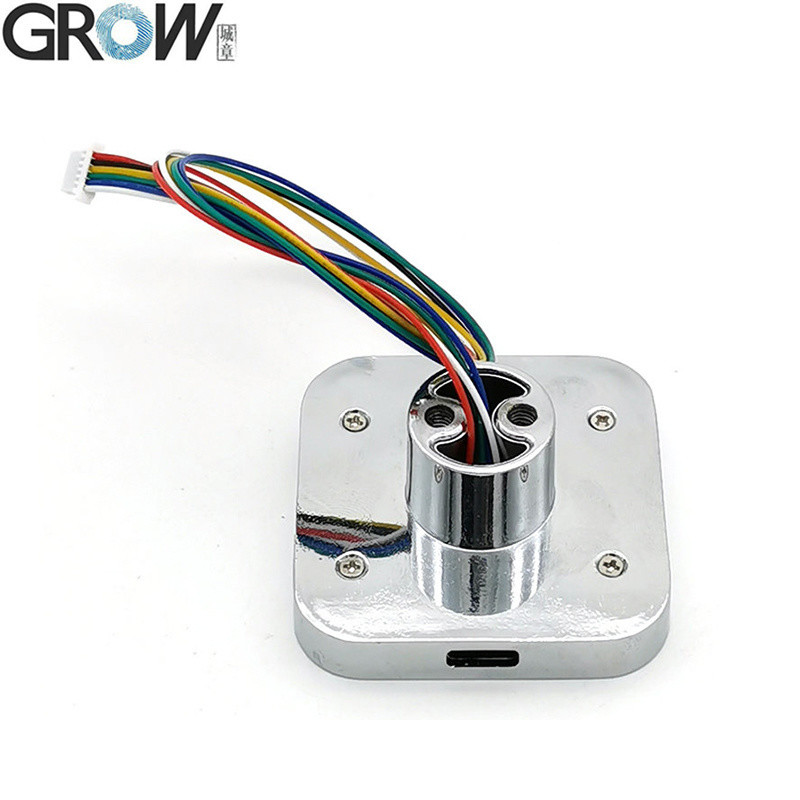

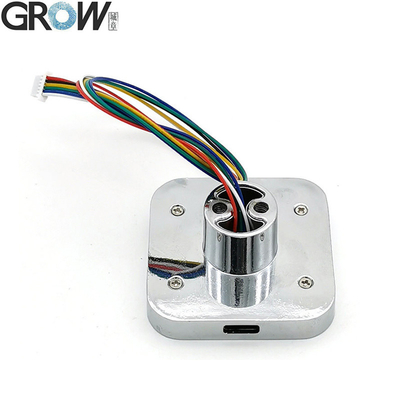

R502-AW 사양
| 모델 |
R502-AW |
| 종류 |
용량형 지문 모듈 |
| 인터페이스 |
UART (TTL) |
| 결의 |
508 DPI |
| 전압 |
DC 3.3V |
| 지문 용량 |
200 |
| 센서 배열 |
192*192 픽셀 |
| 작동 전류 |
20mA |
| 대기 전류 |
전형적인 터치 대기 전압: 3.3V, 평균 전류: 2uA |

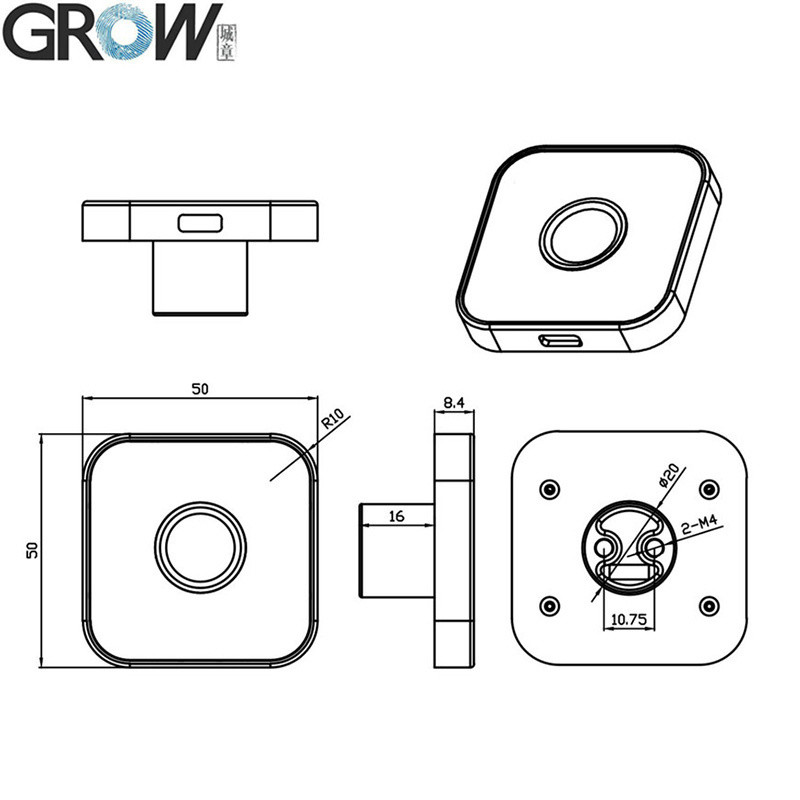

| 지문 모듈 외부 크기 |
50*50*8.4 (mm) |
| 실제 수집 지역 |
직경 15.5 (mm) |
| 장막 소재 |
금속 합금 |
| 연결 제어판 |

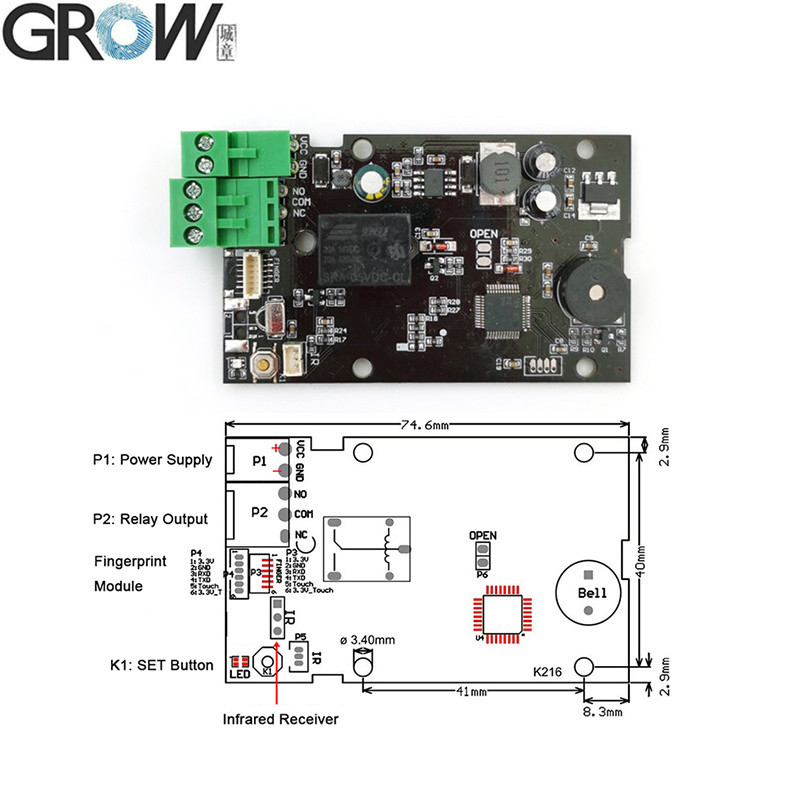

K200-3.3/K202/K215-V1.2/K216 |
| 커넥터 |
MX1.0-6Pin |
| LED 제어 |
네 |

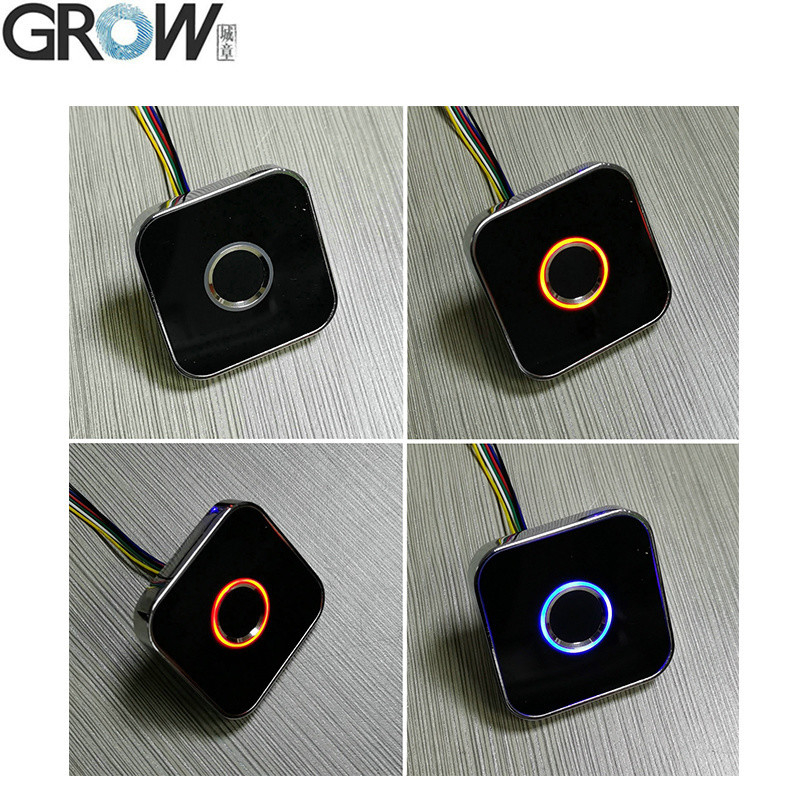

| LED 색상 |
보라색, 파란색, 빨간색 |
| 스캔 속도 |
< 0.2초 |
| 확인 속도 |
< 0.3초 |
| 매칭 방법 |
1:1: 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0.001% |
| 업무 환경 |
-20C ~ 60C |
| 작업 습도 |
10~85% |
| 반 정적 성능 |
15KV |
| 경사 저항 강도 |
100만 번 |
| 통신 baud 속도 (UART): |
(9600 × N) bps, N = 1 ~ 12 (예정 N = 6, 즉 57600bps) |
파일
·아두이노, 안드로이드, 넷, 윈도우 등에 대한 무료 참조 SDK 파일을 제공합니다.
·사용자 설명서를 제공
R502-AW 테스트 프로그램 작동 영상 유튜브:
https://youtu.be/Q82Zg4iFHOA
