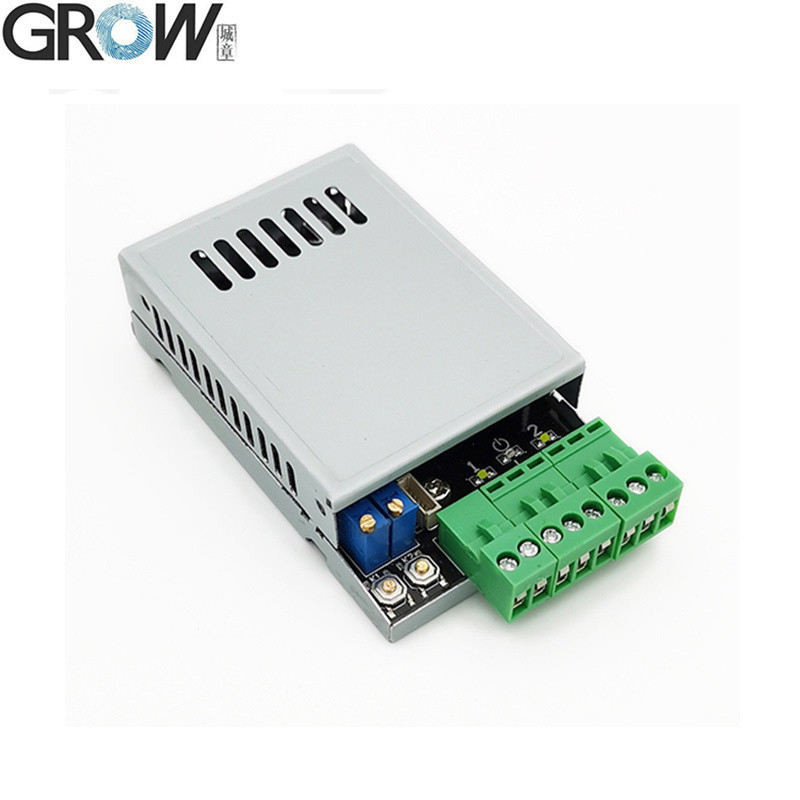

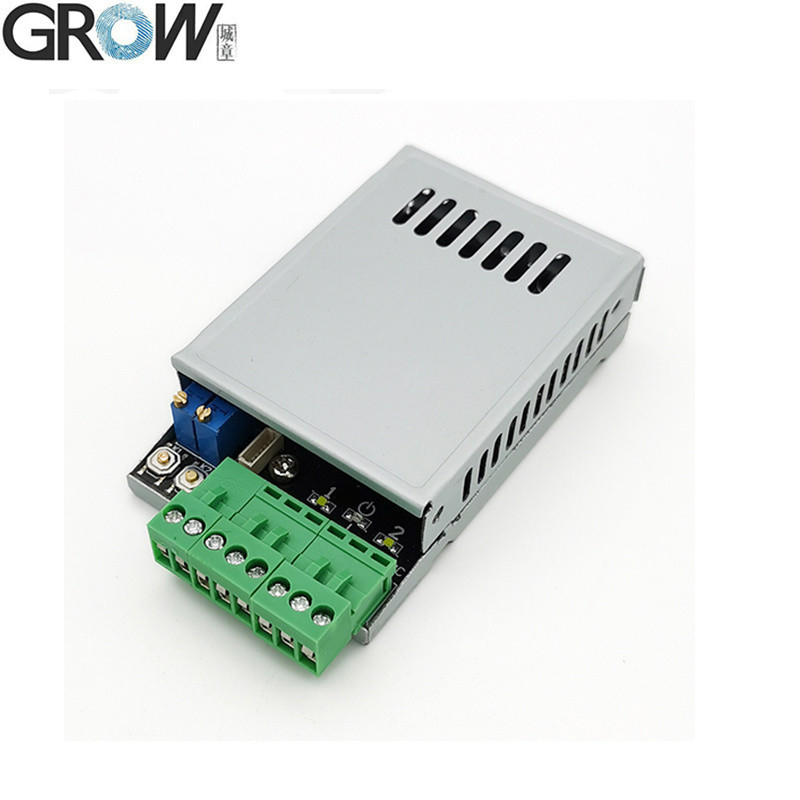

기술 매개 변수
·P1: 전원 공급:DC10V-30V
·P2: 출력: 릴레이 ((최대 전류: 10A)
·P3: MX 1.0-6P 지문 모듈 (R502,R502-A,R503를 연결할 수 있습니다.)
·P4: MX 1.25-6P 지문 모듈 (R300,R301T,R302,R303,R303T,R305,R306,R307,R501을 연결할 수 있습니다.)
·준비 전류:6mA ((DC12V)
·발자국 용량: 300개
운영 지침

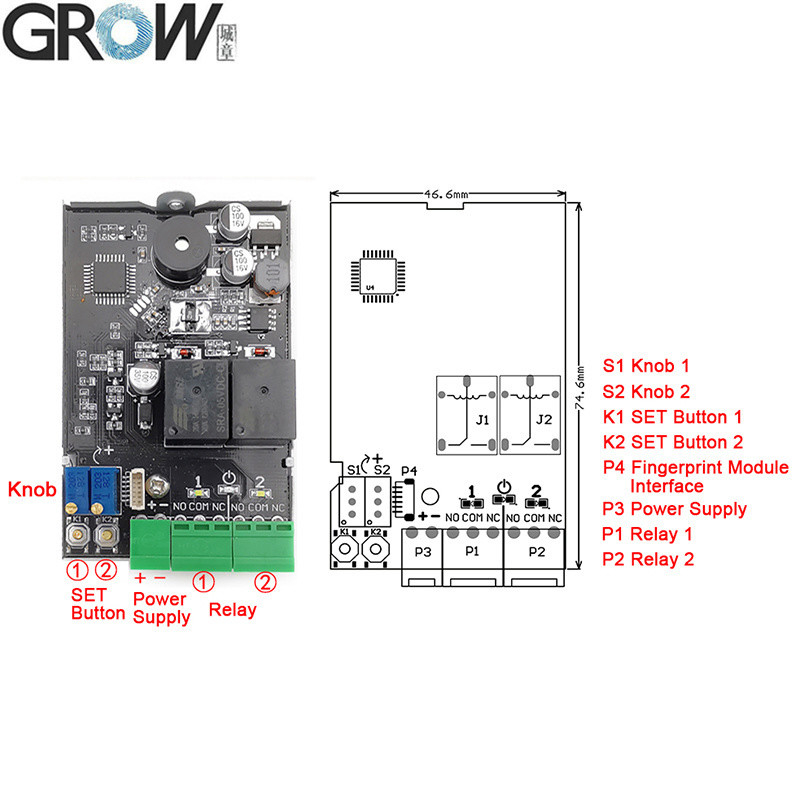

1.SET 버튼 (K1-K2)
1.1 레지스터 관리자 지문:SET 버튼을 잠시 누르면,시스템 관리자 레지스터 상태와 파란색 표시등이 빠르게 깜빡인다.같은 손가락을 여러 번 지문 수집 영역에 넣어 음악을 듣기까지 지문 등록 성공. 지문 지속적으로 등록 할 수 있습니다. 지문을 추가 할 필요가 없는 경우, 종료 몇 초를 기다립니다.
1.2 지문 삭제:
1.2.1 단일 릴레 위치 지문을 삭제:대응하는 SET 버튼을 오랫동안 누르면, 파란색 표시등이 빠르게 깜박이거나, 긴 "Di" 비핑을 듣고 손가락을 느슨하게하십시오.릴레이 표시등이 켜지고 음악을 듣습니다., 관리자 및 사용자의 지문이 삭제되는 위치를 의미합니다.
1.2.2 모든 릴레 위치 지문을 삭제하십시오 ((공업 기본값으로 돌아가십시오): 두 번 긴 "Di" 비핑을 듣기 위해 SET 버튼을 오랫동안 누르십시오. 손가락을 느슨하게하고 모든 표시등을 켜십시오.초기화 작업이 성공한 것을 의미합니다.다시 공장 기본 설정으로
2.사용자 지문을 등록: 음악과 파란색 표시등이 빠르게 깜박이는 것을 들을 때까지 관리자 지문을 10초 정도 누르면 사용자 지문을 추가할 수 있습니다.같은 사용자 손가락을 넣기 손가락 표기 수집 영역에 여러 번 음악 듣기까지 의미 손가락 표기 등록 성공. 지문 계속 등록 할 수 있습니다. 지문을 추가 할 필요가 없는 경우, 출구에 몇 초를 기다립니다.사용자의 지문 저장 장소는 관리자의 지문 저장 장소에 달려 있습니다.; 관리자의 지문이 1번과 2번에 동시에 저장되는 경우, 사용자의 지문이 기본적으로 1번에 저장됩니다.)
3.사용자 지문 삭제: "Di-"과 음악이 들릴 때까지 관리자 지문을 약 20초 누르면 이 위치에서 사용자의 지문이 삭제됩니다. (고기:사용자의 지문 삭제 위치는 관리자의 지문 저장 위치에 달려 있습니다.만약 관리자의 지문이 No.1과 No.2에 동시에 저장되면, No.1의 사용자 지문이 기본적으로 삭제됩니다.)
4릴레이 시간을 설정: 릴레이의 닫기 시간을 0.5초에서 60초로 설정하기 위해 S1 또는 S2를 회전합니다. 60초가 지나면 정상적으로 열린 상태에서 정상적으로 닫힌 상태에서,발자국 통과 때 릴레가 작동, 그리고 다시 지문을 통과 할 때 릴레를 풀어, 릴레를 작동하고 순환적으로 풀어. 릴레는 접촉 출력, 스위치 신호, 전압 출력이 없습니다.
5사용:손가락을 누르면 지문이 지나면 릴레가 닫히고 닫는 시간은 S1 또는 S2에 의해 결정됩니다.
참고:
1모든 표시등은 대기 상태에서 꺼져 있고, 신호등은 작동 상태에서 켜져 있습니다.
2일반적으로 개방된 모드에서 모듈 표시등을 닫으려면 SET 버튼을 오랫동안 누르면 긴 "Di" 비핑을 세 번 듣습니다. 이 동작을 반복하여 열십시오.

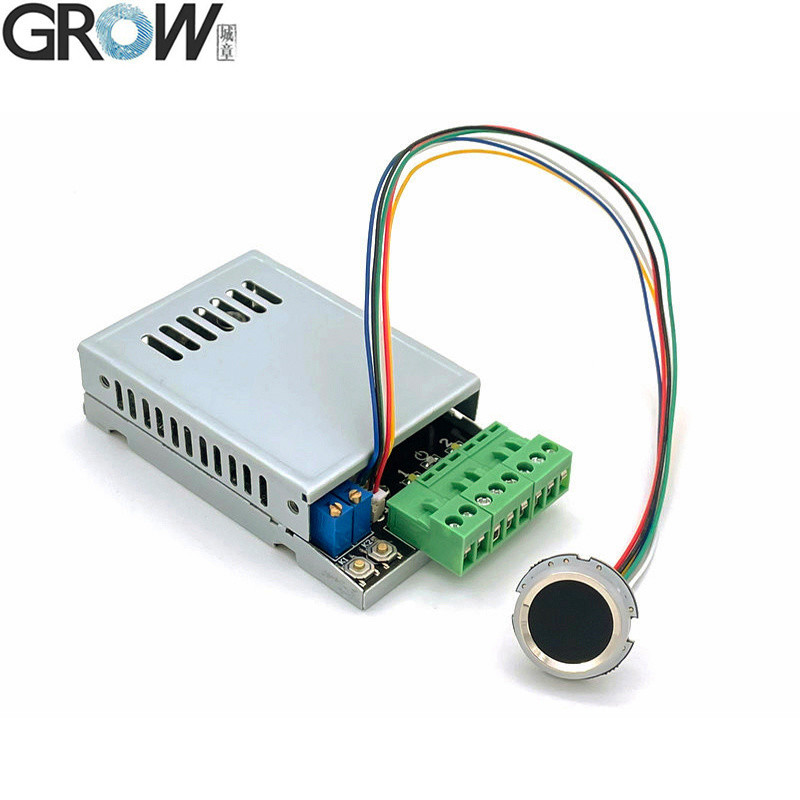

K220는 R502,R502-A,R502-AW,R503 지문 모듈과 함께 사용할 수 있습니다.
R502-A 사양
| 모델 |
R502-A |
| 종류 |
용량형 지문 모듈 |
| 인터페이스 |
UART (TTL) |
| 결의 |
508 DPI |
| 전압 |
DC 3.3V |
| 지문 용량 |
200 |
| 센서 배열 |
192*192 픽셀 |
| 작동 전류 |
20mA |
| 대기 전류 |
전형적인 터치 대기 전압: 3.3V, 평균 전류: 2uA |

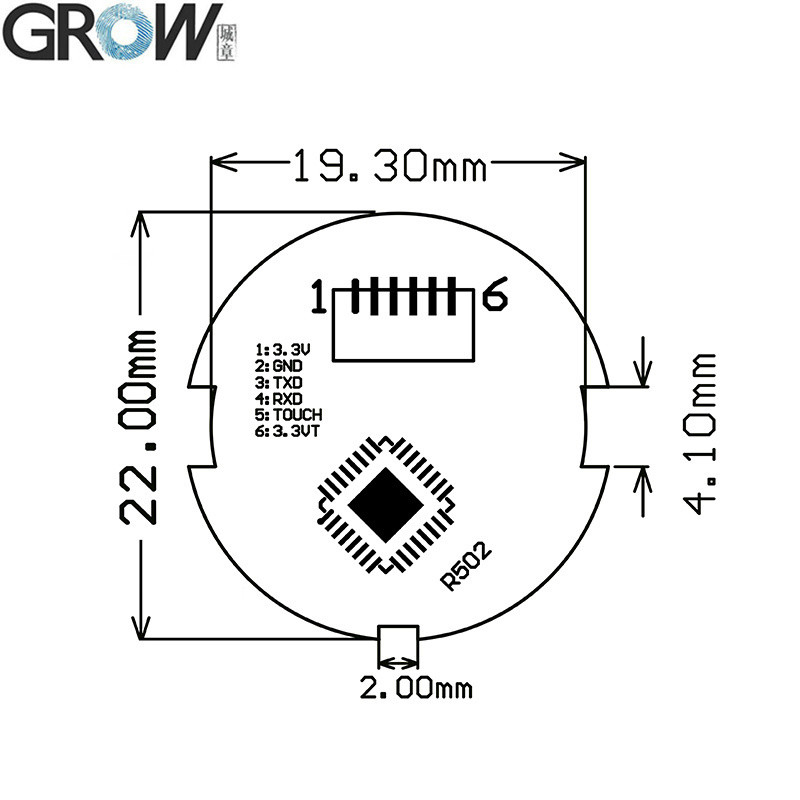

| 지문 모듈 외부 크기 |
직경 22 (mm) |
| 지문 모듈 내부 크기 |
직경 19.5 (mm) |
| 지문 모듈 높이 |
5 (mm) |
| 실제 수집 지역 |
직경 15.5 (mm) |
| 커넥터 |
MX1.0-6Pin |
| LED 제어 |
네 |

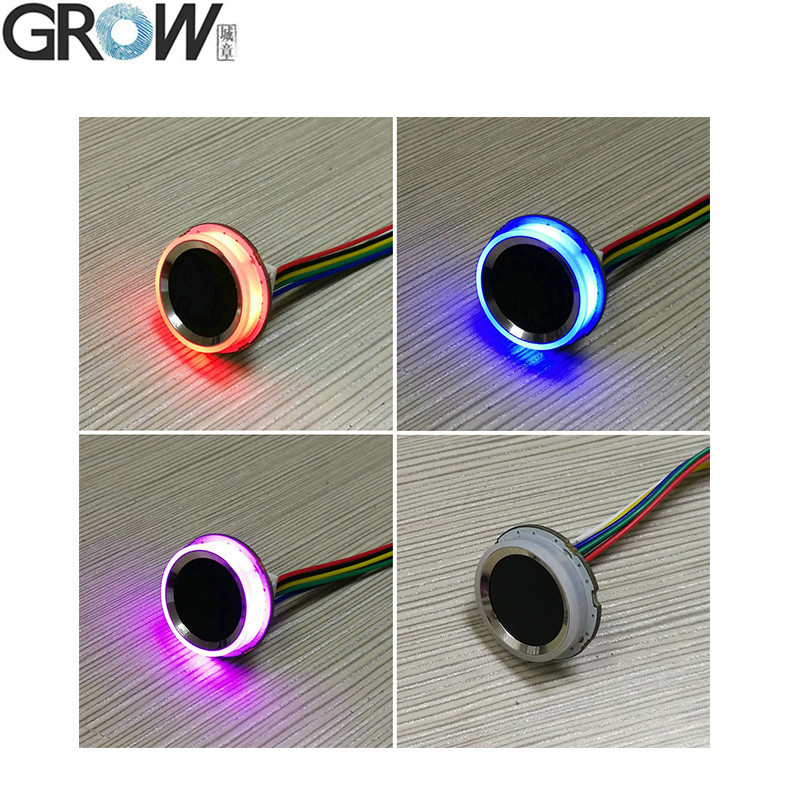

| LED 색상 |
보라색, 파란색, 빨간색 |
| 스캔 속도 |
< 0.2초 |
| 확인 속도 |
< 0.3초 |
| 매칭 방법 |
1:1: 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0.001% |
| 업무 환경 |
-20C ~ 60C |
| 작업 습도 |
10~85% |
| 반 정적 성능 |
15KV |
| 경사 저항 강도 |
100만 번 |
| 통신 baud 속도 (UART): |
(9600 × N) bps, N = 1 ~ 12 (예정 N = 6, 즉 57600bps) |
파일
·아두이노, 안드로이드, 넷, 윈도 등에 대한 무료 참조 SDK 파일을 제공합니다.
·사용자 설명서를 제공
K220 작전 영상 유튜브:https://youtu.be/YQXeH9AGbco
SDK 파일 필요하면 저희에게 연락하세요.
