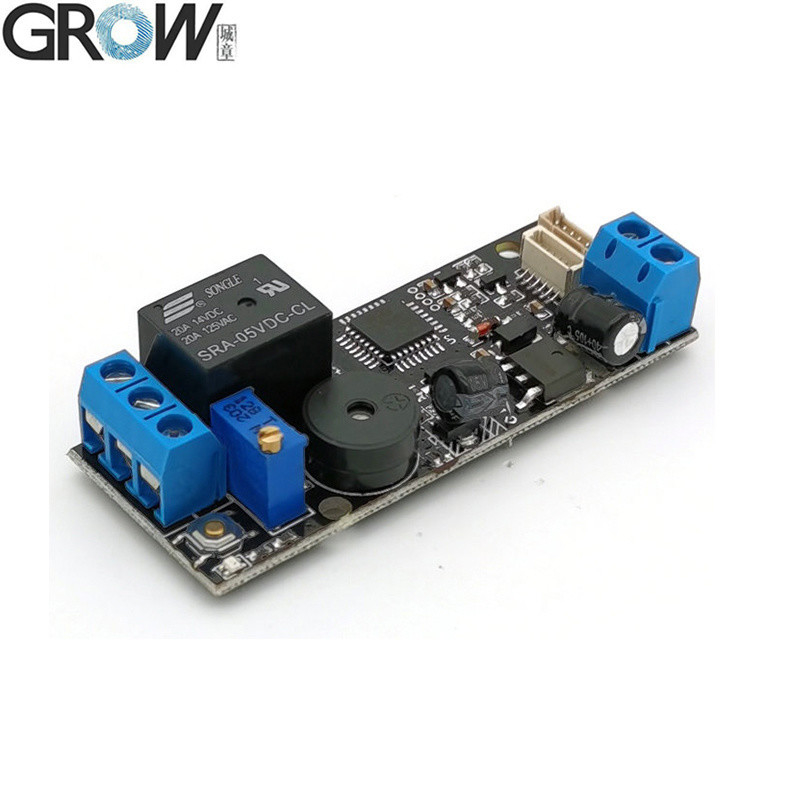

K202 기술 매개 변수
·P1: 전원 공급:
DC12V·출력: 릴레이 ((최대 전류:10A)
·준비 전류: 15uA
·발자국 용량: 120개

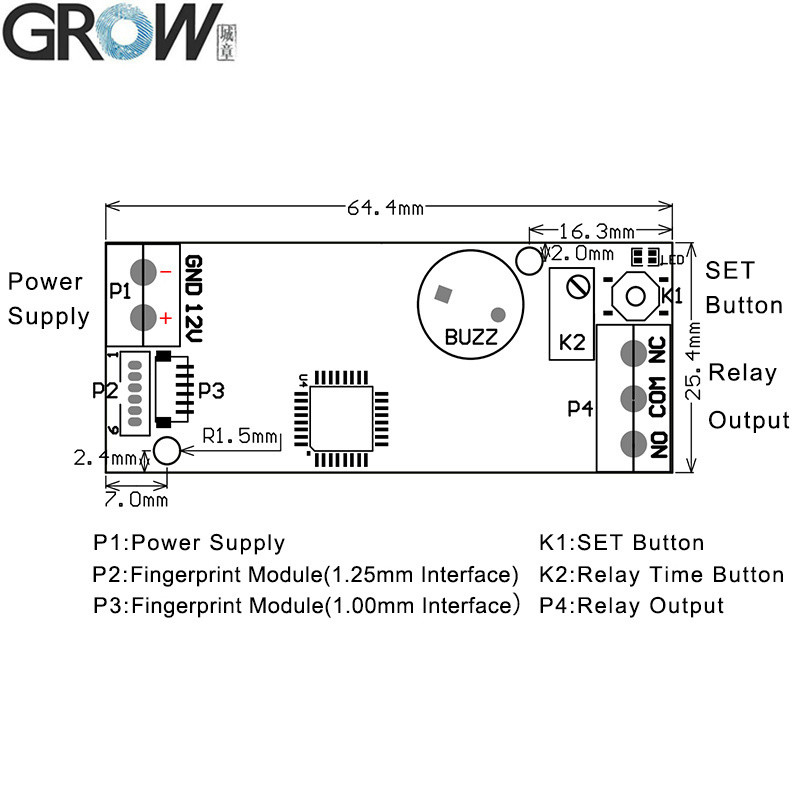

크기: 64.4*25.4mm
·P2: MX 1.0mm 공간 6 핀 지문 모듈 (R502,R502-A,R503를 연결할 수 있습니다)
·P3: MX 1.25mm 공간 6 핀 지문 모듈 (R300,R301T,R303,R303T,R305,R306,R307,R501을 연결할 수 있습니다)
K202는 낮은 전력 소비를 위해 설계되었으며, 전원 공급은 DC12V이며, 릴레이 시간은 버튼을 회전하여 조정할 수 있으며, 릴레이 시간은 0.5-13 초입니다.
지문을 등록하는 것은 매우 쉽습니다. 지문을 등록하기 위해 SET 버튼을 누르고 SET 버튼을 오래 누르면 공장 기본으로 돌아갈 수 있습니다.
K202 운영 지침
1설정 버튼:짧은 SET 버튼을 누르십시오,푸른 표시등은 빠르게 깜빡이고 시스템 레지스터 상태, 지문 수집 부위에 손가락을 넣어, 음악 들을 때 지문 레지스터 성공.시스템 레지스터 상태에서 지속적으로 지문을 등록 할 수 있습니다; 더 많은 지문을 추가할 필요가 없다면, 몇 초 기다립니다.
2- 공장 기본 설정으로 돌아가:SET 버튼을 눌러 "Di" 긴 비프와 음악을 들을 때까지, 초기화 작업이 성공했다는 것을 의미합니다.
3- 릴레이 시간을 설정:릴레의 닫기 시간을 0.5에서 13초로 설정하기 위해 K2를 회전합니다. 릴레는 접촉 출력, 스위치 신호, 전압 출력이 없습니다.
4용도:손가락을 눌러서 지문이 지나면 리레가 닫히고 닫는 시간은 K2에 의해 결정됩니다.
참고:1모든 표시등은 대기 상태에서 꺼져 있고, 신호등은 작동 상태에서 켜져 있습니다.
2. 모든 지문이 공장 상태에서 사용할 수 있지만, 기능은 지문이 등록 된 후에 유효하지 않습니다.

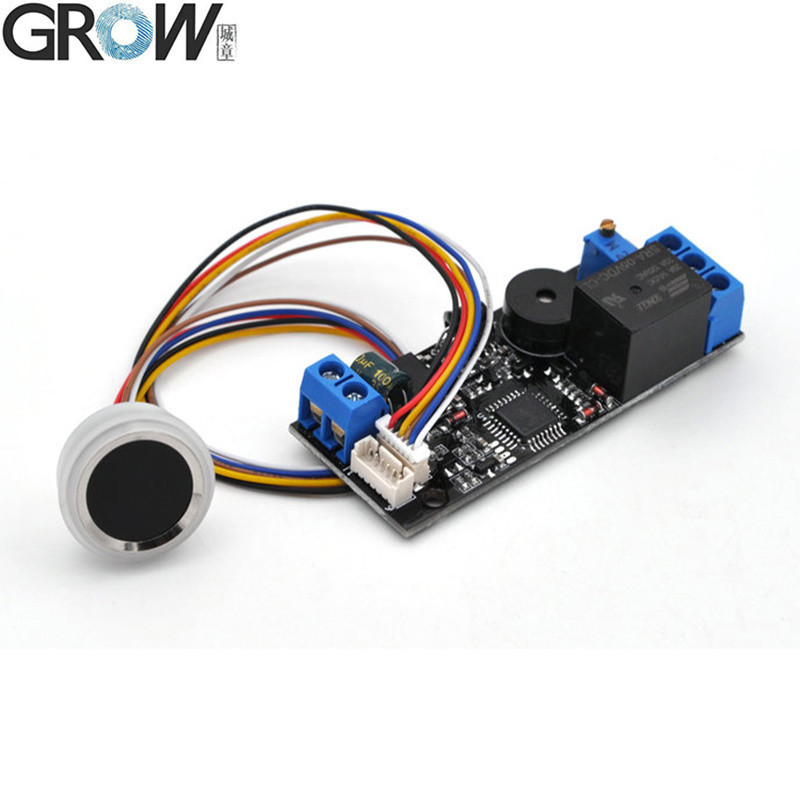

K202는 R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R503 지문 모듈과 함께 사용할 수 있습니다.
R502-F 사양
| 모델 |
R502-F |
| 종류 |
용량형 지문 모듈 |
| 인터페이스 |
UART (TTL) |
| 결의 |
508 DPI |
| 전압 |
DC 3.3V |
| 지문 용량 |
200 |
| 센서 배열 |
192*192 픽셀 |
| 작동 전류 |
20mA |
| 대기 전류 |
전형적인 터치 대기 전압: 3.3V, 평균 전류: 2uA |

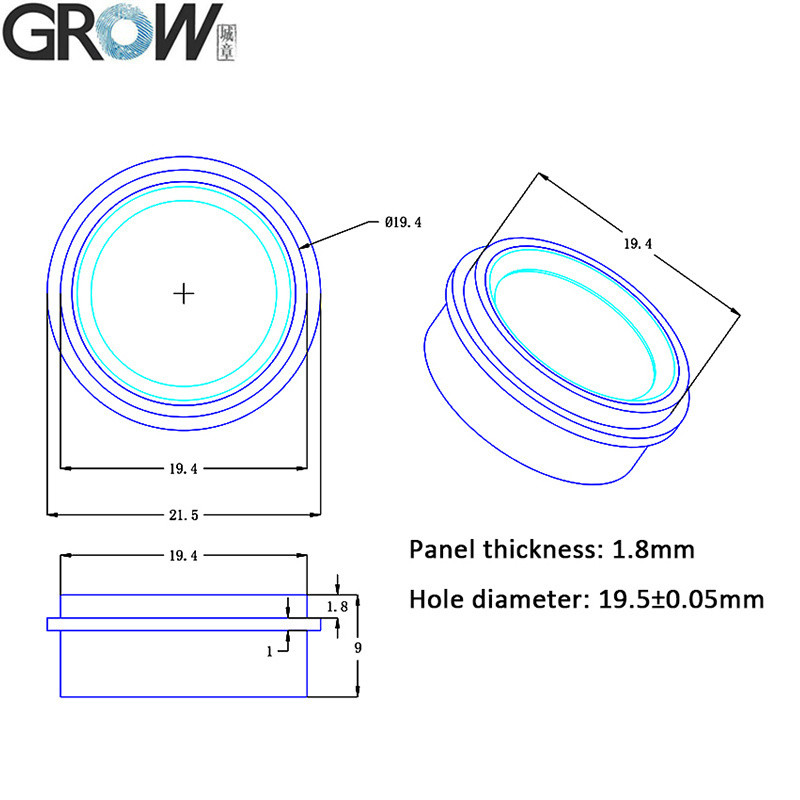

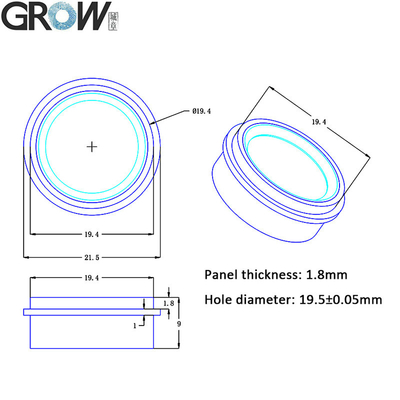

| 지문 모듈 외부 크기 |
직경 21.5 (mm) |
| 지문 모듈 내부 크기 |
직경 19.5 (mm) |
| 지문 모듈 높이 |
9 (mm) |
| 실제 수집 지역 |
직경 15.5 (mm) |

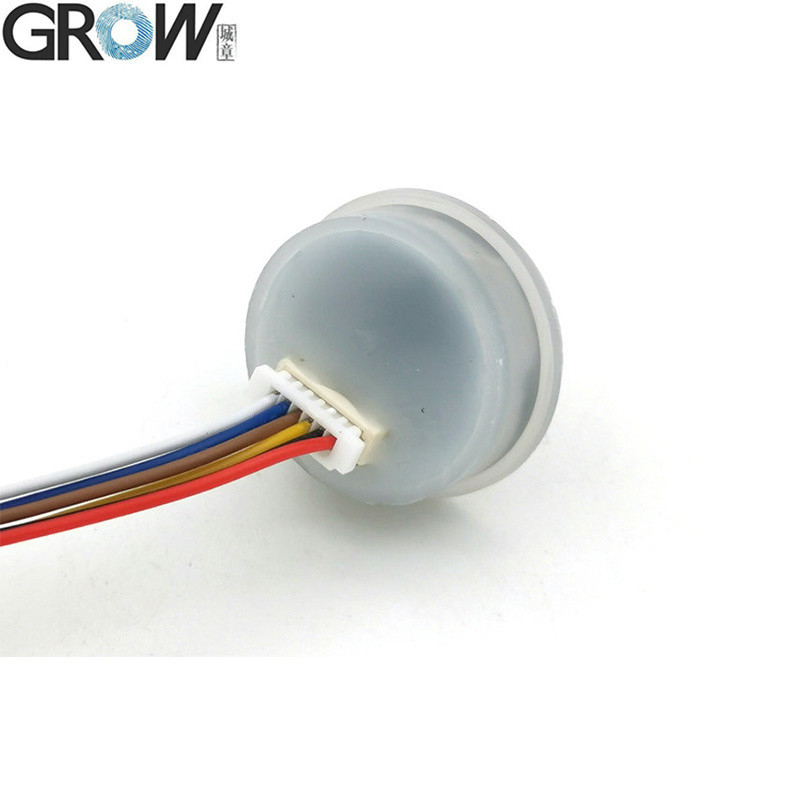

| 커넥터 |
MX1.0-6Pin |
| LED 제어 |
네 |

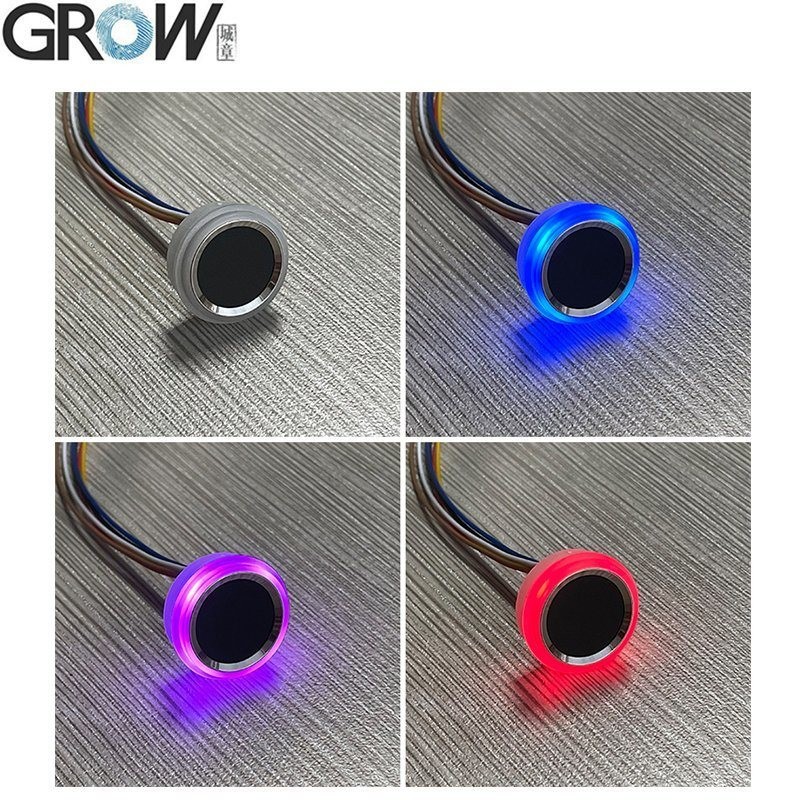

| LED 색상 |
파란색과 빨간색 |
| 스캔 속도 |
< 0.2초 |
| 확인 속도 |
< 0.3초 |
| 매칭 방법 |
1:1: 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0.001% |
| 업무 환경 |
-20C ~ 60C |
| 작업 습도 |
10~85% |
| 반 정적 성능 |
15KV |
| 경사 저항 강도 |
100만 번 |
| 통신 baud 속도 (UART): |
(9600 × N) bps, N = 1 ~ 12 (예정 N = 6, 즉 57600bps) |
제품 파일
·아두이노, 안드로이드, 넷, 윈도우 등에 대한 무료 참조 SDK 파일을 제공합니다.
·사용자 설명서를 제공
이 웹 사이트 링크에서 R502-F 사용 설명서를 다운로드 할 수 있습니다:
https://hzgrow.en.made-in-china.com
이 웹사이트 링크에서 K202 사용 설명서를 다운로드할 수 있습니다:
https://hzgrow.en.made-in-china.com
SDK 파일 필요하면 저희에게 연락하세요.
