Arduino 120/200 용량의 DC 12V 지문 센서 모듈

KS220-S 기술 매개 변수
기술 매개 변수:
전원 공급: DC 12V
·준비 전류: 25uA
·발자국 용량:
·관리자 지문: 10개

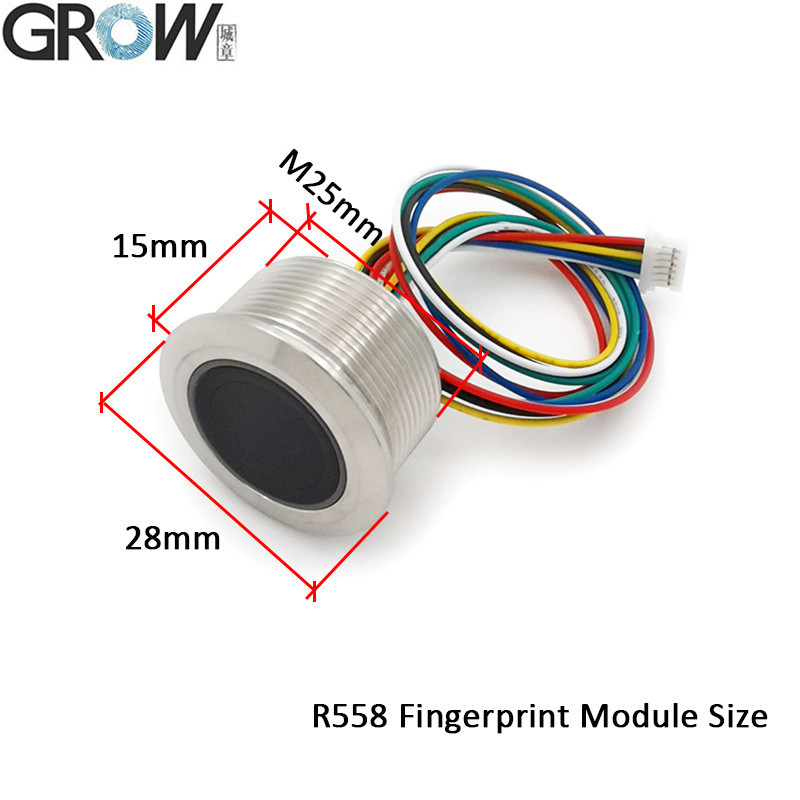

·사용자 지문: R503/R502-F:190개 R558/R558S:110개
·출력: 릴레이
·리레 모드: 자동 잠금 모드, 발화 모드, 조그 모드

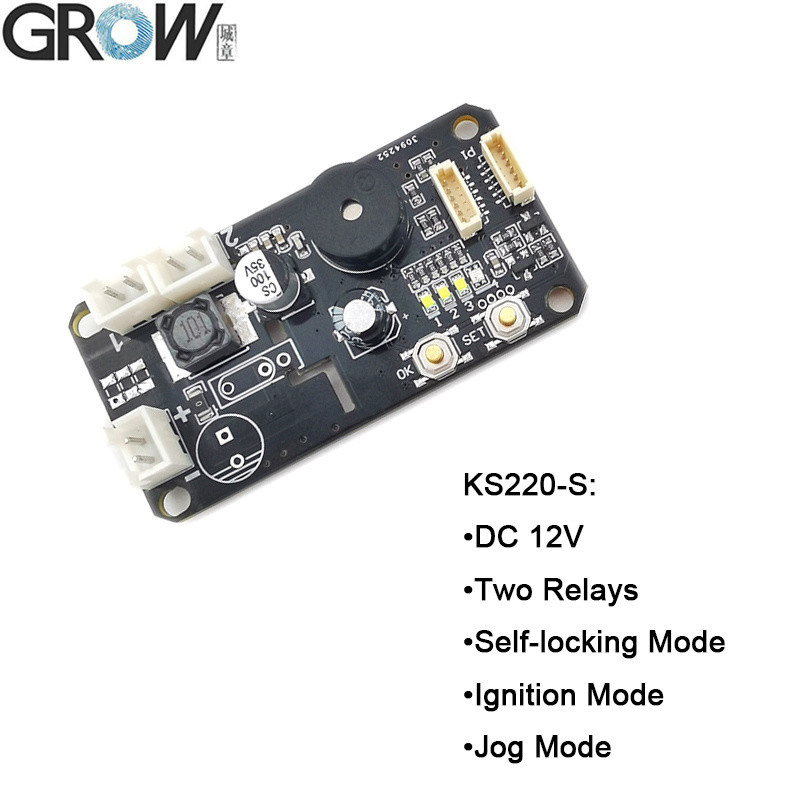

DC12V, 2 릴레 출력, 관리자/사용자 지문, 조그 모드, 자동 잠금 모드, 발화 모드

KS220-S 운영 지침
(공장 작동 상태에서,자율 잠금 모드에서 No.1 릴레이, 발화 모드에서 No.2 릴레이.)

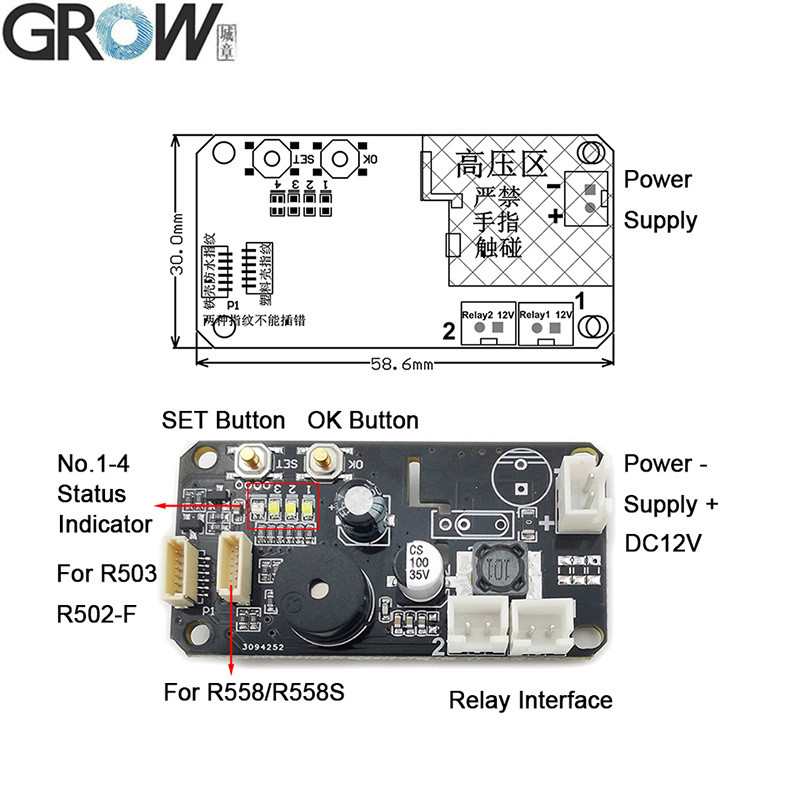

1등록 관리자 지문:SET 버튼을 짧게 누르면 4번 상태 표시기가 파란색으로 표시되고 확인하려면 OK 버튼을 누르면같은 관리자 손가락을 여러 번 지문 수집 영역에 넣어 음악을 듣기까지 지문 등록 성공 의미. 지문 연속적으로 등록 될 수 있으며 10 조각 관리자 지문을 등록 할 수 있습니다; 더 많은 지문을 추가 할 필요가 없다면 출출하기 위해 몇 초 기다립니다.관리자가 완전히 등록된 경우"DiDiDi"를 들으면 자동으로 관리자 등록 상태에서 종료됩니다. SET 버튼을 다시 누르면 사용자 지문 등록을 시작합니다.관리자 지문이 잠금 해제 기능이 없습니다, 지문을 등록하거나 삭제하는 데만 사용됩니다. 관리자 지문은 보라색 반지 LED, 사용자 지문은 파란색 반지 LED를 보여줍니다.

2. 등록 사용자 지문:관리자 지문을 누르면 모듈이 파란색 표시등을 표시하고 음악을 들을 수 있습니다.같은 사용자 손가락을 넣기 손가락 표기 수집 영역에 여러 번 음악 듣기까지 의미 손가락 표기 등록 성공.시스템이 레지스터 상태에서 계속적으로 지문을 등록 할 수 있습니다. 더 많은 지문을 추가 할 필요가 없다면 몇 초 동안 기다립니다.

3.사용자 지문 삭제:관리자 지문을 누르면 모듈이 빨간색 표시등을 켜고 "DiDiDi" 비프와 음악을 듣게 됩니다.

4- 공장 기본 설정으로 돌아가:NO.4 상태 표시기가 빨간색으로 표시될 때까지 SET 버튼을 반복해서 누르세요.다음 장시간 버튼을 누르면 손가락 표지 모듈이 빨간색 표시등을 표시하고 빠르게 깜빡이고 음악을 들으면 초기화 작업이 성공한다는 것을 의미합니다.

5리레 1을 사용하는 방법:짧은 누르면 사용자 지문을 등록. 지문 모듈은 녹색 빛을 보여줍니다.

6리레 2를 사용하는 방법긴 누르면 사용자 지문을 등록합니다.

참고:
1모든 지문이 공장 상태에서 사용할 수 있지만 지문이 등록되면 기능은 유효하지 않습니다.
